A40K-M566-G7.2 - Motores de passo de 5 fases engrenados (tipo eixo)

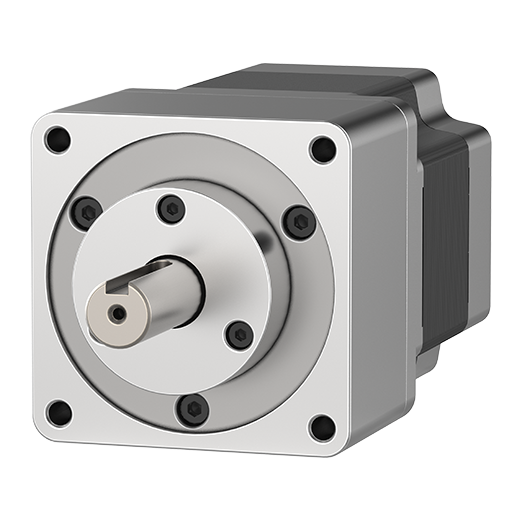

* A imagem pode diferirA40K-M566-G7.2
- Ângulo do passo básico [CHEIO / METADE] : 0.1º/0.05º
- Máximo torque permitido : 40kgf.cm
- Momento De Inércia do Rotor : 280g·cm²
- Resistência ao enrolamento : 1,1Ω
- Corrente nominal : 1.4A/Fase
- Conexão de fio : Pentágono
- Estrutura de proteção : IP30
Data sheet Impressão
| Ângulo do passo básico [CHEIO / METADE] | 0.1º/0.05º |
|---|---|
| Máximo torque permitido | 40kgf.cm |
| Momento De Inércia do Rotor | 280g·cm² |
| Resistência ao enrolamento | 1,1Ω |
| Corrente nominal | 1.4A/Fase |
| Comprimento do motor | 94.5mm |
| Tipo de eixo | Eixo único |
| Relação de transmissão | 1:7.2 |
| Conexão de fio | Pentágono |
| Estrutura de proteção | IP30 |
| Faixa de velocidade permitida | 0 a 250rpm |
| Folga | ±20'(0.33˚) |
| Freio eletromagnético_ tensão de excitação nominal | 24VDC  ±10%(sem polaridade) |
| Freio eletromagnético_ Corrente de excitação nominal | 0.33A |
| Freio eletromagnético_ Torque de atrito estático | Min. 8kgf.cm |
| Freio eletromagnético_ Momento de inércia de rotação | 29×10-7kgf.cm² |
| Freio eletromagnético_ Freio para tipo B | Ligado: o freio é liberado, desligado: o freio está operando |
| Freio eletromagnético_ tempo de operação | Máx. 200gf.cm(max. 0.0196N.m) |
| Freio eletromagnético_ tempo de liberação | Máx. 250VAC~/DC |
| Erro de posição absoluta | ±20'(0.33˚) |
| Movimento perdido | ±20'(0.33˚) |
| Peso | Aprox. 1.57kg(Aprox. 1.3kg) |
※O comprimento do motor é medido sem eixo.
※Torque máx. parado é o máx. torque permitido, torque de manutenção na parada do motor quando a corrente nominal é fornecida e é um método padrão para comparar o desempenho dos motores.
※O peso inclui a embalagem. O peso entre parênteses é somente para a unidade.
※A resistência do ambiente é classificada sem congelamento ou condensação.
