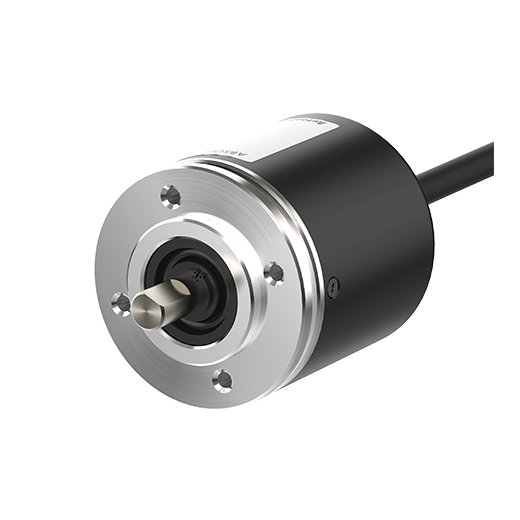

EP50S8-360-3R-N-5 - Encoders Rotativo Absoluto Single-Turn de 50mm (Tipo Eixo)

Data sheet Impressão

Data sheet

Resolução	360P/R
Código de saída	Código Gray
Saída de controle	Coletor aberto NPN
Máxima frequência de resposta	35kHz
Máxima revolução permitida	3000rpm
Torque de partida	Máx. 70gf.cm(máx. 0.0069N.m)
Peso unitário (peso embalado)	≈ 398 g (≈ 482 g)
Conexão	Tipo cabo axial
Alimentação	5VDC ± 5% (ondulação P-P: máximo 5%)
Consumo atual	≤ 100 mA (sem carga)
Resistência de isolamento	≥ 100 MΩ (500 VDC megger)
Meio ambiente_Temperatura ambiente	-10 a 70℃, armazenamento: -25 a 85℃
Meio ambiente_ Umidade ambiente	35 a 85%RH, armazenamento: 35 a 90%RH
Estrutura de proteção	IP65(IEC padrão)

※No caso do modelo de tipo Paralelo, certifique-se de que a resposta deve ser menor ou igual a máx. revolução permitida ao selecionar a resolução.
[máx. Revolução de resposta (rpm) = freqüência de resposta máx. / resolução × 60seg]
※A resistência do ambiente é classificada sem congelamento ou condensação.
※ Temperatura ambiente aprovada pela UL: 65 ℃
