TNL-P46RR-RS-035 - Controladores de Temperatura PID de 2-DOF (Controle Programável/Fixo)

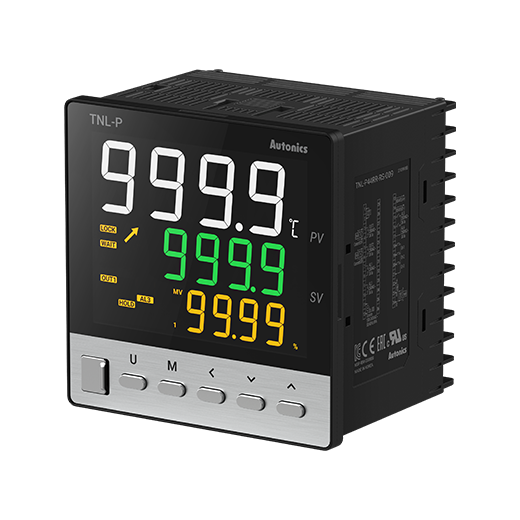

model * A imagem pode diferir

TNL-P46RR-RS-035

  • Alimentação : 100-240VCA ~ 50/60Hz
  • Saída de controle Relé : 250VAC ~ 3A 1a
  • Opção saída de alarme : 250VAC ~ 3A 1a
  • Option output_Trans. : CC 4 - 20 mA (resistência de carga: ≤ 500 Ω, precisão de saída: ±0,3% F.S.)
  • Option output_Comm. : RS485
  • Controle de programa_Programa : ≤ 10 padrões
  • Porta do carregador : Parte frontal
certmark certmark certmark certmark certmark certmark

Data sheet Impressão

Data sheet
Alimentação 100-240VCA ~ 50/60Hz
Consumo de energia Máx. 8VA
Mostrar método 11 segment, LCD type (operating value display part: 7 segment)
Ciclo de amostragem 50 / 100 / 250 ms (parâmetro)
Entrada de TC_ opção de opção • 0.0-50.0 A (primary current measurement range)
• CT ratio: 1/1
Entradas opcionais_Entradas digitais • Contact - ON: ≤ 2 kΩ
Saída de controle Relé 250VAC ~ 3A 1a
Opção saída de alarme 250VAC ~ 3A 1a
Option output_Trans. CC 4 - 20 mA (resistência de carga: ≤ 500 Ω, precisão de saída: ±0,3% F.S.)
Option output_Comm. RS485
Tipo de controle_Tipo ON/OFF, P, PI, PD, PID
Tipo de controle_Multi SV ≤ 4 SV
Tipo de controle_Grupo PID ≤ 8 grupo
Tipo de controle_Zona PID 4 zonas
Tipo de controle_ARW 50 a 200%
Controle de programa_Programa ≤ 10 padrões
Controle de programa_Passo ≤ 200 passos (1 padrão: ≤ 20 passos)
Tipo de configuração_controle do programa Configuração de tempo
Histerese Termopar, RTD: 1 a 100 (0,1 a 100,0) ℃/℉
• Analógico: 1 a 100 dígitos
Rigidez dielétrica Entre o terminal primário e a caixa: 3.000 VCA~ 50/60 Hz por 1 min
Vibração Amplitude de 0,75 mm na frequência de 5 a 55 Hzem cada direção X, Y, Z por 2 horas
Ciclo de vida do relé Mecânico OUT1/2: ≥ 5.000.000 operações
• AL1/2/3/4/5/6: ≥ 20.000.000 operações
Ciclo de vida do relé_Elétrico OUT1/2: ≥ 200.000 operações
• AL1/2/3/4/5/6: ≥ 100.000 operações
Resistência de isolamento ≥ 100 MΩ (500 VDC megger)
Tipo de isolamento Isolamento duplo ou isolamento reforçado (marca: , rigidez dielétrica entre a parte de entrada de medição e a parte de potência: 3 kV)
Imunidade a ruídos Ruído em formato quadrado de ±2 kV por simulador de ruído (largura de pulso: 1 ㎲) Fase R, fase S
Proteção de Memória ≈ 10 anos (tipo de memória de semicondutor não volátil)
Temperatura ambiente -10 a 50 ℃, armazenamento: -20 a 60 ℃ (sem congelamento ou condensação)
Humidade Ambiente 35 a 85%RH
Estrutura de proteção IP65 (painel frontal, padrões IEC)
Porta do carregador Parte frontal
Acessórios Suporte
Peso 301g
