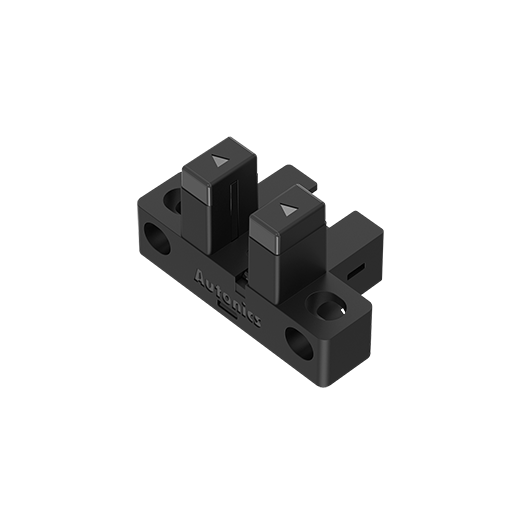

BS4-L2M - Micro sensores tipo herradura con profundidad de 9mm y conector integrado

* La imagen puede diferir

CAD

BS4-L2M

Tipo de detección : Tipo barrera
Histéresis : ≤0.05mm
Tiempo de respuesta : Light ON: Max. 20㎲,
Dark ON: Max. 80㎲
Salida de control : NPN a colector abierto
Conexión : Tipo conector

Consulta de precios Agregar a producto(s) de interés

Encontrar distribuidores Comparar Ver especificaciones del modelo

Hoja de datos Imprimir

Hoja de datos
Tipo de detección	Tipo barrera
Distancia de detección	5mm
Objetivo de detección	Opaco
Objetivo de detección mínimo	≥ 0.8 mm × 1.8 mm
Histéresis	≤0.05mm
Tiempo de respuesta	Light ON: Max. 20㎲, Dark ON: Max. 80㎲
Frecuencia de respuesta	2kHz
Fuente de luz	LED infrarrojo
Longitud de onda de emisión máxima	940nm
Modo de operación	Light ON/Dark ON(Built-in)
Indicador	Indicador de funcionamiento (LED rojo)
Peso	≈ 2.4 g
Fuente de alimentación	5-24VCC ±10%(ondulación P-P : máx. 10%)
Consumo de corriente	Max. 15mA
Salida de control	NPN a colector abierto
Voltaje de carga	≤ 24VCC
Corriente de carga	Max. 50mA
Voltaje residual	NPN: ≤1.2VCC, PNP: ≤ 1.2VCC
Circuito de protección	Polaridad de alimentación inversa, protección contra sobrecorriente de cortocircuito de salida
Resistencia del aislamiento	En 20MΩ (a 250VCC meggers)
Inmunidad al ruido	El ruido de onda cuadrada (ancho de pulso: 1㎲) por el simulador de ruido ± 240VDC
Rigidez dieléctrica	1,000VAC 50/60Hz por 1 minuto
Vibración	Amplitud de 1,5 mm (aceleración máxima 196 m / s²) a una frecuencia de 10 a 2000 Hz en cada dirección X, Y, Z durante 2 horas
Choque	15.000 m / s² (aprox. 1.500G) en cada dirección X, Y, Z durante 3 veces
Iluminación del entorno ambiental	Lámpara fluorescente: máx. 1,000lx (iluminación recibida)
Temperatura del entorno ambiental	De -20 a 55℃, almacenamiento : de -25 a 85℃
Ambiente de la humedad ambiente	35 a 85%RH, almacenamiento : 35 a 85%RH
Protección	IP50 (Estándar IEC)
Conexión	Tipo conector
Material	Caja: PBT, parte sensora: PC
