SFDL-M5A-CG1/2 - Interruptores para bloqueo de puertas de seguridad

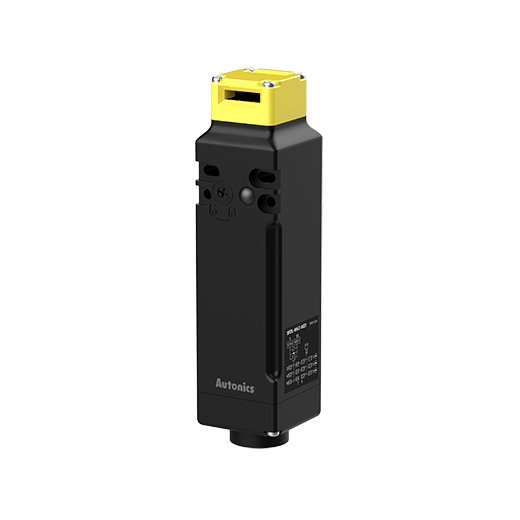

model * La imagen puede diferir

SFDL-M5A-CG1/2

  • Fuerza de apertura de dirección : Min. 80N
  • Distancia de apertura de dirección : Min. 10mm
  • Bloqueo de fuerza de extracción : Min. 1,300N
  • Vendido por separado : Llave de operación, cable conector
  • Peso : Aprox. 395g(aprox.325g)
certmark certmark certmark certmark certmark certmark certmark certmark

Hoja de datos Imprimir

Hoja de datos
Fuerza de apertura de dirección Min. 80N
Distancia de apertura de dirección Min. 10mm
Bloqueo de fuerza de extracción Min. 1,300N
Velocidad de operación 0.05 a 1m/s
Frecuencia de operación Máx. 20/mín
Ciclo de vida mecánico Mín. 1,000,000 operaciones (20/mín)
Mal funcionamiento por vibración Amplitud simple de 0,35 mm a una frecuencia de 10 a 55 Hz en cada dirección X, Y, Z durante 10 min
Choque 1.000 m / s² (aprox. 100G) en cada dirección X, Y, Z por 3 veces
Shock_Malfunction 1.000 m / s² (aprox. 100G) en cada dirección X, Y, Z por 3 veces
Temperatura del entorno ambiental De -10 a 55℃, almacenamiento: de -25 a 65℃
Ambiente de la humedad ambiente 35 a 85%RH, almacenamiento : 35 a 85%RH
Protección IP67 (estándar IEC, excepto cabeza)
Material Cabeza: zinc, caja: poliamida 66, tecla de operación: acero inoxidable 304
Vendido por separado Llave de operación, cable conector
Peso Aprox. 395g(aprox.325g)
Corriente y voltaje de carga nominal Carga resistiva: 1A / 120VCA ~, 0.22A / 125VCC
Carga inductiva: CA-15 1A / 120VCA ~, CC-13 0.22A / 125VCC
Rigidez dieléctrica entre las terminales y la misma polaridad 1.5kV
"Rigidez dieléctrica entre las terminales de diferente polaridad" 1.5kV
Rigidez dieléctrica entre cada terminal y parte sin vida 2.5kV
Resistencia del aislamiento 100MΩ ó más (500VDC meggers)
Resistencia de contacto Max. 200mΩ
Ciclo de vida eléctrico Mín. 100.000 operaciones (125VCA ~ / 1A)
Corriente de corto circuito condicional 100A
Voltaje nominal 24VCC
Consumo de corriente Suministro de alimentación: 0,26 A
Normal: máx. 0,2 A(aprox. 3 segundos después de suministrar alimentación)
Clase de aislamiento Clase E
