TMH2-22C-L - Controladores de temperatura modular multi-canal de alto rendimiento

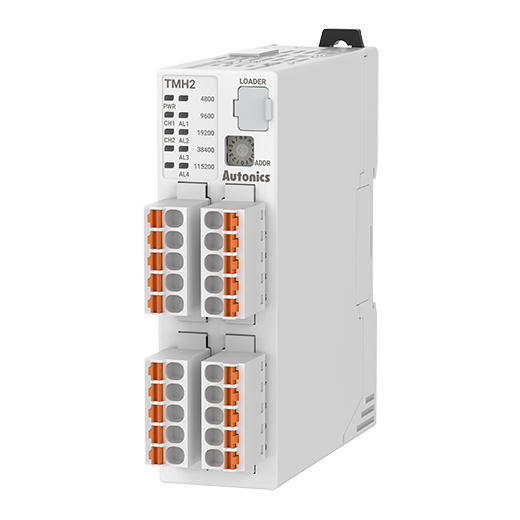

* La imagen puede diferir

CAD

TMH2-22C-L

No. de canal : 2 canales
Tipo de entrada TC : K(CA), J(IC), E(CR), T(CC), B(PR), R(PR), S(PR), N(NN), C(TT), G(TT), L(IC), U(CC), Platinel II
Tipo de entrada RTD : DPt100Ω, JPt100Ω, DPt50Ω, Cu100Ω, Cu50Ω, Níquel 120Ω 3-hilos (Línea de resistencia permitida máx. 5Ω)
Tipo de entrada analógica : Voltaje: 0-100mVCC , 0-5VCC , 1-5VCC , 0-10VCC
Corriente: 0-20mA, 4-20mA
Tipo de entrada del controlador de temperatura : 0.0-50.0A (rango de medición de corriente primaria) ※Ratio del controlador de temperatura ratio=1/1000, Exactitud medida: ±5% F.S. ±1-dígito
Tipo de entrada_Entradas digitales : Conectar entrada: ON - máx. 1kΩ, OFF - mín. 100kΩ
Entrada de estado sólido: ON - Máx. Voltaje residual de 0.9V, OFF - Máx. Corriente de fuga 0.5mA
Corriente de sobreflujo: aprox. 0.3mA por entrada
Corriente de salida de control : Selección de 4-20mA CC ó 0-20mA CC (Resistencia de carga máx. 500Ω)
Salida de alarma : 250VCA~ 3A 1a
Comunicación : Modbus RTU

Consulta de precios Agregar a producto(s) de interés

Encontrar distribuidores Comparar Ver especificaciones del modelo

Hoja de datos Imprimir

Hoja de datos
No. de canal	2 canales
Ciclo de muestreo	50ms(muestreo síncrono de 2 ó 4-canales)
Tipo de entrada TC	K(CA), J(IC), E(CR), T(CC), B(PR), R(PR), S(PR), N(NN), C(TT), G(TT), L(IC), U(CC), Platinel II
Tipo de entrada RTD	DPt100Ω, JPt100Ω, DPt50Ω, Cu100Ω, Cu50Ω, Níquel 120Ω 3-hilos (Línea de resistencia permitida máx. 5Ω)
Tipo de entrada analógica	Voltaje: 0-100mVCC , 0-5VCC , 1-5VCC , 0-10VCC Corriente: 0-20mA, 4-20mA
Tipo de entrada del controlador de temperatura	0.0-50.0A (rango de medición de corriente primaria) ※Ratio del controlador de temperatura ratio=1/1000, Exactitud medida: ±5% F.S. ±1-dígito
Tipo de entrada_Entradas digitales	Conectar entrada: ON - máx. 1kΩ, OFF - mín. 100kΩ Entrada de estado sólido: ON - Máx. Voltaje residual de 0.9V, OFF - Máx. Corriente de fuga 0.5mA Corriente de sobreflujo: aprox. 0.3mA por entrada
Método de control	Calefacción, refrigeración, calefacción y refrigeración: control ON/OFF, P, PI, PD, PID
Corriente de salida de control	Selección de 4-20mA CC ó 0-20mA CC (Resistencia de carga máx. 500Ω)
Salida de alarma	250VCA~ 3A 1a
Comunicación	Modbus RTU
Banda proporcional	Termopar/RTD: 0,1 a 999,9 ℃/℉, Analógico: 0,1 a 999,9 %
Tiempo integral	0 a 9999 s
Tiempo derivativo	0 a 9999 s
Período de control	1,0 a 120,0 segundos
Reinicio manual	0 a 100% ( 0.0 a 100.0%)
Tipo de aislamiento	Doble aislamiento o aislamiento reforzado (marca: , resistencia dieléctrica entre la parte de entrada de medición y la parte de potencia: 1 kV)
Peso unitario (peso empaquetado)	≈ 162 g (≈ 261 g)
Fuente de alimentación	24VCC
Rango de voltaje disponible	90 a 110% del voltaje nominal
Consumo de alimentación	Máx. 5W (por carga máxima)
Método de visualización	Ajuste sin parámetros y monitoreo disponible en dispositivos externos (PC, PLC, etc.)
Protección de memoria	≈ 10 años (tipo de memoria semiconductora no volátil)
Resistencia del aislamiento	100MΩ(a 500VCC meggers)
Rigidez dieléctrica	Entre la parte de carga y el cuerpo: 1,000 VCA~ 50/60 Hz por 1 minuto
Vibración	Amplitud de 0,75 mm a una frecuencia de 5 a 55 Hz en cada dirección X, Y, Z durante 2 horas
Inmunidad al ruido	Ruido de onda cuadrado de ±0.5kV (ancho pulso: 1㎲) por simulador de ruido
Temperatura del entorno ambiental	De -10 a 50°C, almacenamiento: de -20 a 60°C
Ambiente de la humedad ambiente	35 a 85%RH, almacenamiento : 35 a 85%RH
Protección	IP20 (Estándar IEC)
