BS4-L2R - Fotomikrosensoren mit 9 mm Nuttiefe und integriertem Anschluss

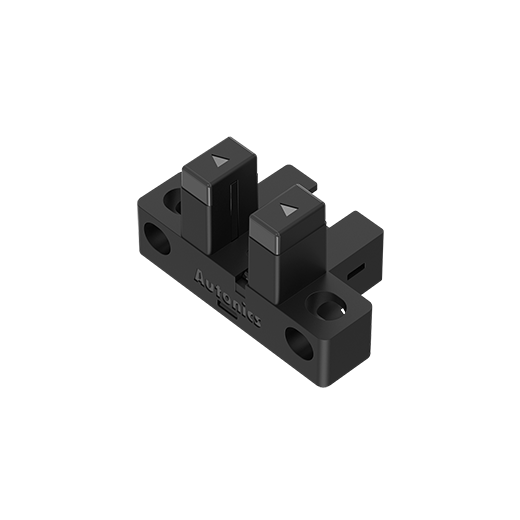

Abbildung kann abweichenBS4-L2R
- Sensortyp : Einweglichtschranke
- Hysterese (Abstand) : ≤0.05mm
- Ansprechzeit : Licht EIN: Max. 20㎲,
Dunkel EIN: Max. 80㎲ - Steuerausgang : NPN offener Kollektor
- Anschlussart : Stecker
Datenblatt Drucken
| Sensortyp | Einweglichtschranke |
|---|---|
| Schaltabstand | 5mm |
| Ziel erkennen | Undurchsichtig |
| Min. Ziel erkennen | ≥ 0.8 mm × 1.8 mm |
| Hysterese (Abstand) | ≤0.05mm |
| Ansprechzeit | Licht EIN: Max. 20㎲, Dunkel EIN: Max. 80㎲ |
| Antworthäufigkeit | 2kHz |
| Lichtquelle | Festgelegt |
| Wellenlänge der Spitzenemission | 940nm |
| Betriebsmodus | Hell EIN/Dunkel EIN (integriert) |
| Indicator | Betriebsanzeige (rote LED) |
| Gewicht | ≈ 2.4 g |
| Spannungsversorgung | 5-24VDC  ±10%(Restwelligkeit P-P : max. 10%) |
| Aktueller Verbrauch | Max. 15mA |
| Steuerausgang | NPN offener Kollektor |
| Lastspannung | ≤ 24VDC |
| Laststrom | Max. 50mA |
| Restspannung | NPN: ≤1.2VDC, PNP: ≤ 1.2VDC |
| Schutzschaltung | Verpolungsschutzschaltung, Ausgangsüberstrom-(Kurzschluss-)Schutzschaltung |
| Isolationswiderstand | ≥20 MΩ (250 VDC megger) |
| Immunität gegen Rauschen | Das Rechteckwellenrauschen (Pulsbreite: 1㎲) durch den Rauschsimulator ±240VDC |
| Durchschlagsfestigkeit | 1.000 VAC~ 50/60 Hz für 1 Minute |
| Vibration | 1,5 mm Amplitude (max. Beschleunigung 196 m/s²) bei einer Frequenz von 10 bis 2.000 Hz in jeder X-, Y-, Z-Richtung für 2 Stunden |
| Schock | 15.000 m/s² (ca. 1.500G) in jeder X-, Y-, Z-Richtung für 3 Mal |
| Umgebung_Umgebungsbeleuchtung | Leuchtstofflampe: Max. 1.000lx (empfangene Beleuchtung) |
| Umgebung_Umgebungstemperatur | -20 bis 55℃, Lagerung: -25 bis 85℃ |
| Umgebung_Umgebungsfeuchtigkeit | 35 bis 85% RH, Lagerung: 35 bis 85% RH |
| Schutzstruktur | IP50 (IEC-Norm) |
| Anschlussart | Stecker |
| Material | Gehäuse: PBT, Sensorteil: PC |
