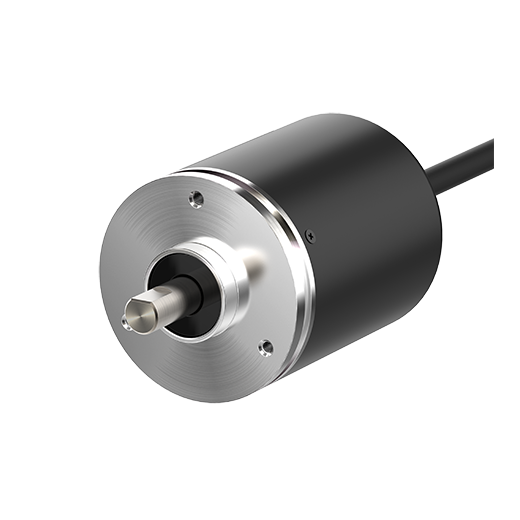

ENP-101F-008-N - 60 mm Single-Turn-Absolut-Drehgeber (Wellentyp)
Abbildung kann abweichenENP-101F-008-N
- Außendurchmesser der Welle : Ø10mm
- Max. Antworthäufigkeit : 20kHz
- Max. zulässige Drehzahl : 3600rpm
- Anfahrdrehmoment : Max. 500gf.cm(max. 0.049N.m)
- Resolution : 8P/R
- Ausgabespezifikation : Negative Logik (NPN)
- Drehrichtung : CW
- Steuerausgang : NPN offener Kollektor
- Spannungsversorgung : 12-24VDC
±5%(ripple P-P: max. 5%) - Anschlussart : Axialer Kabeltyp
Datenblatt Drucken
| Außendurchmesser der Welle | Ø10mm |
|---|---|
| Max. Antworthäufigkeit | 20kHz |
| Max. zulässige Drehzahl | 3600rpm |
| Anfahrdrehmoment | Max. 500gf.cm(max. 0.049N.m) |
| Resolution | 8P/R |
| Ausgabecode | BCD-Code |
| Ausgabespezifikation | Negative Logik (NPN) |
| Drehrichtung | CW |
| Steuerausgang | NPN offener Kollektor |
| Spannungsversorgung | 12-24VDC ±5%(ripple P-P: max. 5%) |
| Anschlussart | Axialer Kabeltyp |
| Schutzstruktur | IP50 |
| Umgebung_Umgebungstemperatur | -10 bis 70℃, Lagerung: -25 bis 85℃ |
| Umgebung_Umgebungsfeuchtigkeit | 35 bis 85% RH, Lagerung: 35 bis 90% RH |
| Zubehör | Befestigungswinkel, Kupplung |
| Gewicht | Ca. 478g (ca. 400g) |
※Make sure that max. response revolution should be lower than or equal to max. allowable revolution when selecting the resolution.
[Max. response revolution (rpm) = Max. response frequency/Resolution × 60sec]
※The weight includes packaging. The weight in parenthesis is for unit only.
※Environment resistance is rated at no freezing or condensation.
