EP58SC10-360-1F-P-24 - 58 mm Single-Turn-Absolut-Drehgeber (Klemmwellentyp)

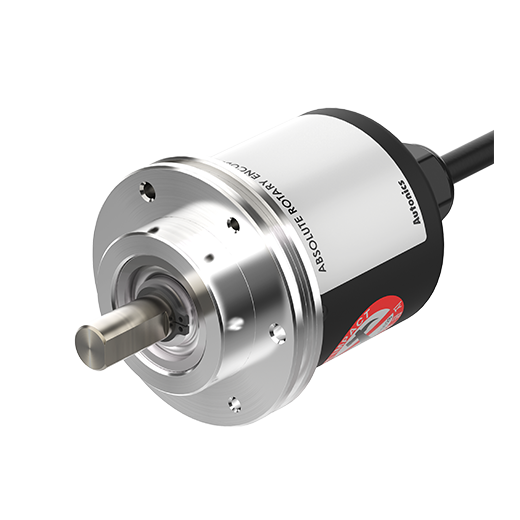

Abbildung kann abweichenEP58SC10-360-1F-P-24
- Außendurchmesser der Welle : Ø10mm
- Max. Antworthäufigkeit : 35kHz
- Max. zulässige Drehzahl : 3000rpm
- Anfahrdrehmoment : Max. 40gf.cm(max. 0.00392N.m)
- Resolution : 360P/R
- Drehrichtung : CW
- Steuerausgang : PNP offener Kollektor
- Spannungsversorgung : 12-24VDC
±5%(ripple P-P: max. 5%) - Anschlussart : Axialer Kabeltyp
- Schutzstruktur : IP50
Datenblatt Drucken
| Außendurchmesser der Welle | Ø10mm |
|---|---|
| Max. Antworthäufigkeit | 35kHz |
| Max. zulässige Drehzahl | 3000rpm |
| Anfahrdrehmoment | Max. 40gf.cm(max. 0.00392N.m) |
| Resolution | 360P/R |
| Ausgabecode | BCD-Code |
| Drehrichtung | CW |
| Steuerausgang | PNP offener Kollektor |
| Spannungsversorgung | 12-24VDC ±5%(ripple P-P: max. 5%) |
| Anschlussart | Axialer Kabeltyp |
| Schutzstruktur | IP50 |
| Umgebung_Umgebungstemperatur | -10 bis 70℃, Lagerung: -25 bis 85℃ |
| Umgebung_Umgebungsfeuchtigkeit | 35 bis 85% RH, Lagerung: 35 bis 90% RH |
| Zubehör | Ø10mm Kupplung, Befestigungswinkel |
| Gewicht | Ca. 435g |
※Make sure that max. response revolution should be lower than or equal to max. allowable revolution when selecting the resolution.
[Max. response revolution (rpm) = Max. response frequency/Resolution × 60sec]
※The weight includes packaging. The weight in parenthesis is for unit only.
※Environment resistance is rated at no freezing or condensation.
