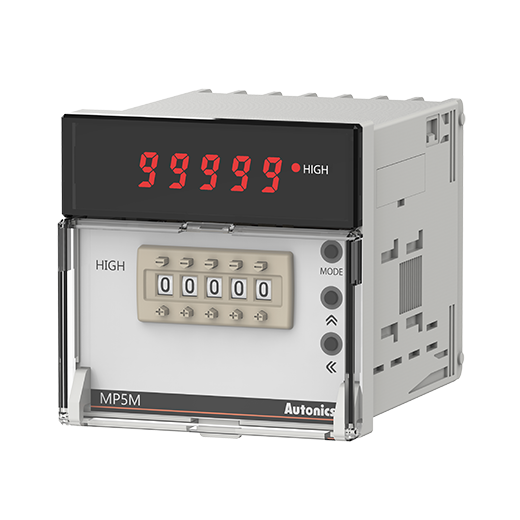

MP5M-21 - Leistungsstarke digitale Pulsmesser (Daumenradschalter-Typ)

Datenblatt Drucken

Datenblatt

Anzeigemethode	5-stellige 7-Segment-LED
Zeichenhöhe	8mm
Max. Anzeigebereich	-19999 bis 99999
Messung	14 Betriebsarten: Frequenz, Umdrehungen, Geschwindigkeit, Zyklus, Zeit, Verhältnis, Dichte, Längenmessung, Intervall, Akkumulation, Addition/Subtraktion, usw.
Messbereich	0,0005Hz bis 50kHz, 0,01 bis max. jedes Zeitbereichs, 0 bis 99999, -19999 bis 99999
Eingabemethode	Spannungseingang (PNP), spannungsloser Eingang (NPN)
Spannungsversorgung	24VAC~ 50/60Hz, 24-48VDC
Externe Stromversorgung	Max. 12VDC ±10% 80mA
Output_Main Output(Vergleichswert)	Relais (H)+NPN offener Kollektor
Eingangsfrequenz	Halbleitereingang 1: max. 50kHz (Impulsbreite: min. 10㎲) · Halbleitereingang 2: max. 5 kHz (Impulsbreite: min. 100㎲) ※Für die Betriebsarten F7, F8 max. 1kHz (Impulsbreite: min. 500㎲) ·Kontakteingang: Max. 45Hz (Impulsbreite: min. 11ms)
Messbereich	Betriebsart F1, F2, F7, F8: 0,0005 Hz bis 50 kHz ·Betriebsart F3, F4, F5, F6: 0,01 bis max. jedes Zeitbereichs ·Betriebsmodus F9, F10, F11, F14: 0 bis 99999 ·Betriebsmodus F12, F13: -19999 bis 99999
Messgenauigkeit	Betriebsart F1, F2, F7, F8: FS ± 0,05 % des Messwerts ± 1 Stelle. Betriebsmodus F3, F4, F5, F6: FS ± 0,01 % des Messwerts ± 1 Stelle
Prescale-Funktion	Direkte Eingabemethode (0,0001×10-9 bis 9,9999×109)
Umgebung_Umgebungstemperatur	-10 bis 50℃, Lagerung: -20 bis 60℃
Umgebung_Umgebungsfeuchtigkeit	35 bis 85% RH, Lagerung: 35 bis 85% RH
Gewicht	Ca. 256g (ca. 181g)

※Hysteresis: Setting range will vary depending on the decimal point.
※The weight includes packaging. The weight in parenthesis is for unit only.
※Environment resistance is rated at no freezing or condensation.
