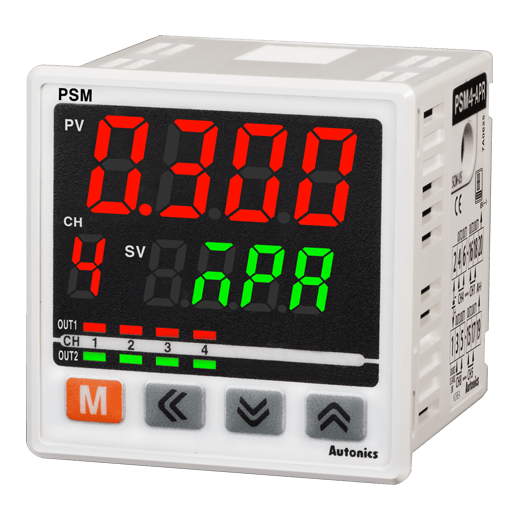

PSM4-APR - Mehrkanalige Drucksensor-Anzeigen
Abbildung kann abweichenPSM4-APR
- Druckbereich anzeigen : Abhängig von Druckart und Druckeinheit (siehe „▣ Nenndruck und max. Anzeigedruckbereich“)
- Spannungsversorgung : 12-24VDC
±10%(Restwelligkeit P-P: max. 10%) - Stromverbrauch : Max. 3W
- Aktueller Verbrauch : Max. 100 mA (fügt 20 mA für RS485-Kommunikation hinzu.)
- Anzahl der Eingangskanäle : 4 EA
- Umgebung_Umgebungstemperatur : -10 bis 50℃, Lagerung: -20 bis 60℃
- Umgebung_Umgebungsfeuchtigkeit : bis 85%RH, Lagerung: 30 bis 85%RH
- Zubehör : Halterung
Datenblatt Drucken
| Druckbereich anzeigen | Abhängig von Druckart und Druckeinheit (siehe „▣ Nenndruck und max. Anzeigedruckbereich“) |
|---|---|
| Spannungsversorgung | 12-24VDC ±10%(Restwelligkeit P-P: max. 10%) |
| Stromverbrauch | Max. 3W |
| Aktueller Verbrauch | Max. 100 mA (fügt 20 mA für RS485-Kommunikation hinzu.) |
| Anzahl der Eingangskanäle | 4 EA |
| Eingabemethode | DC4-20mA |
| Stromversorgung für externen Sensor | 12–24 VDC , 40 mA für jeden Kanal (max. Strom von 1–4 CH: max. 100 mA, max. Strom von 5–8 CH: max. 100 mA) |
| Steuerausgang_Hysterese | Min. Anzeigeintervall |
| Steuerausgang_Repeat-Fehler | ±0,1 % vom Endwert ±min. Anzeigeintervall |
| Steuern Sie die Ausgabe_Antwortzeit | 2.5ms, 100ms, 500ms, 1000ms |
| Steuerausgang_Schutzschaltungen | Kurzschluss- und Überstromschutz am Ausgang, Verpolungsschutzschaltung |
| Ziffer anzeigen | PV-Anzeigeteil, SV-Anzeigeteil: 4-stellig, Kanal-Anzeigeteil: 1-stellig |
| Anzeigemethode_Anzeigeteil | 7-Segment-LED-Methode ᆞPV-Anzeigeteil: rot oder grün ᆞSV-Anzeigeteil: grün ᆞKanal-Anzeigeteil: rot |
| Anzeigemethode_Ausgangsanzeige | 8 (OUT1, OUT2: jeweils 4) |
| Genauigkeit der Anzeige | ±0,1 % ±2-stellig (bei 23 ±5 °C) |
| Ausgangskontrolle und Temperaturanzeige | 0 bis 50 °C: ±0,2 % F.S. ±2-stellig (basierend auf 25 °C), -10 bis 0 °C: ±0,3 % F.S. ±2-stellig |
| Kommunikation | RS485-Kommunikationsausgang (Modbus RTU) |
| Verbindung_Eingang | Sensoranschlussklemme (für CNE-P04, separat erhältlich) |
| Verbindung_Output | Hirose-Stecker 20-polig (HIF3BA-20D-2.54R, Flachkabel 20-adrig, separat erhältlich) Anschluss |
| Isolationswiderstand | 100MΩ or more (500VDC megger basis) |
| Durchschlagsfestigkeit | 1.000 VAC 50/60 Hz für 1 Min. (zwischen Stromanschluss und Gehäuse), 500 VAC 50/60 Hz für 1 Min. (zwischen Stromanschluss und RS485-Anschluss) |
| Vibration | 1,5 mm Amplitude bei einer Frequenz von 10 bis 50 Hz in jeder X-, Y-, Z-Richtung für 2 Stunden |
| Umgebung_Umgebungstemperatur | -10 bis 50℃, Lagerung: -20 bis 60℃ |
| Umgebung_Umgebungsfeuchtigkeit | bis 85%RH, Lagerung: 30 bis 85%RH |
| Zubehör | Halterung |
| Gewicht | Ca. 108g (ca. 65g) |
※Current consumption: Execpt current consumption of sensor part. When all output LED are ON, it is max. 120mA.
※Power supply for sensor: Do not short +V and 0V of sensor connector. It may cause break inner circuit.
※The weight includes packaging. The weight in parenthesis is for unit only.
※Environment resistance is rated at no freezing or condensation.
