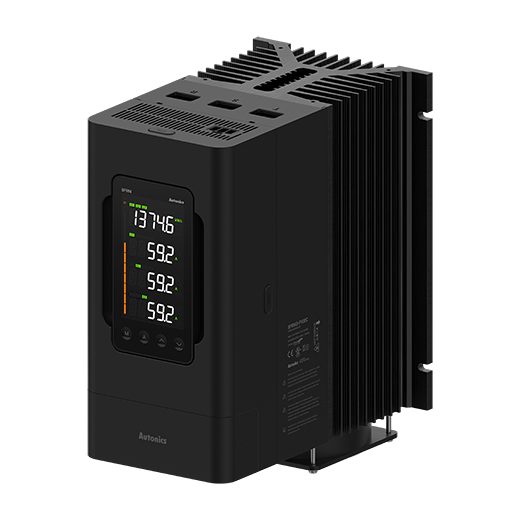

SPRM3-F110R - Mehrkanal-Leistungsregler
Abbildung kann abweichenSPRM3-F110R
- Kontrollphase : Einphasig, 3 Kanäle oder dreiphasig
- Nennlastspannung : Freie Spannung 220-440 VAC~ 50/60 Hz
- Nennlaststrom : 110A
- Ausgang_Kommunikation : RS485
- Kühlmethode : Zwangsluftkühlung (mit Kühllüfter)
Datenblatt Drucken
| Kontrollphase | Einphasig, 3 Kanäle oder dreiphasig |
|---|---|
| Nennlastspannung | Freie Spannung 220-440 VAC~ 50/60 Hz |
| Nennlaststrom | 110A |
| Anzeigemethode | 5-stelliges 11-Segment-LCD (weiß) × 4, Ausgang BAR |
| Steuereingang | ᆞAutomatische Steuerung: DC 4-20 mA × 3 Kanäle, 0-5/1-5/0-10 VDC , Externer Einsteller (10 kΩ), RS485ᆞManuelle Steuerung: Parametereinstellung |
| Digitale Eingänge | RUN/STOP-Umschaltung, AUTO/MANU-Umschaltung, RESET |
| Ausgang_Alarm | 250VAC~ 2A, 30VDC 2A, 1c ohmsche Last |
| Ausgang_Kommunikation | RS485 |
| Kühlmethode | Zwangsluftkühlung (mit Kühllüfter) |
| Stückgewicht (verpacktes Gewicht) | ≈ 9.42 kg (≈ 10.55 kg) |
| Kontrollmethode | ᆞPhasenregelung: Normal / Konstantstrom-Rückkopplung / Konstantspannungs-Rückkopplung / Konstantleistungs-Rückkopplungs-Regelmodus |
| Angewandte Last | Widerstandslast, induktive Last |
| Leistungsbereich | Widerstandslast: 0 bis 98 %, Induktive Last: 5 bis 98 % |
| Spannungsversorgung | 24VDC±10% |
| Min. Laststrom | 1A |
| Stromverbrauch | ≤ 15 W |
| Isolationswiderstand | Über 200 MΩ (bei 500 VDC Megaohmmeter) |
| Durchschlagsfestigkeit | Zwischen Ladeteil und Gehäuse: 3.000 VAC~ 50/60 Hz für 1 Minute |
| Ableitstrom am Ausgang | Max. 10mArms |
| Immunität gegen Rauschen | ±0,5 kV Rechteckwellenrauschen (Pulsbreite: 1㎲) durch den Rauschsimulator |
| Speicherschutz | ≈ 10 Jahre (nichtflüchtiger Halbleiterspeichertyp) |
| Vibration | 0,5 mm Doppelamplitude bei einer Frequenz von 5 bis 55 Hz in jeder X-, Y-, Z-Richtung für 2 Stunden |
| Vibration_Störung | 0,5 mm Doppelamplitude bei einer Frequenz von 5 bis 55 Hz in jeder X-, Y-, Z-Richtung für 10 Minuten |
| Umgebung_Umgebungstemperatur | -10 bis 40 °C, Lagerung: -20 bis 80 °C (kein Einfrieren oder Kondensieren) |
| Umgebung_Umgebungsfeuchtigkeit | 35 bis 85% RH, Lagerung: 35 bis 85% RH |
