SRH1 Serie - Einphasige Halbleiterrelais (integrierter Kühlkörper, Top/Bottom-Typ)
SRH1 Serie Einphasige Halbleiterrelais (integrierter Kühlkörper, Top/Bottom-Typ)
Die einphasigen Halbleiterrelais der Serie SRH1 verfügen über integrierte Kühlkörper für eine hervorragende Wärmeableitung, und die standardmäßige Anordnung der Klemmen oben/unten ermöglicht eine einfache Installation. Die Modelle mit Spannungseingang sind als Modelle mit Nulldurchgangsschaltung und zufälliger Einschaltung erhältlich. Die Modelle mit Stromeingang bieten sowohl Optionen für die Phasensteuerung (gleiche Leistung/gleiche Phase) als auch für die Zyklussteuerung (fest/variabel). Die Geräte können sowohl auf DIN-Schienen als auch auf Schalttafeln montiert werden, was eine einfache Installation ermöglicht.
Wichtige Merkmale
[Eigenschaften]
- Hohe Wärmeableitungseffizienz mit keramischer Leiterplatte
- Eingangsanzeige (grüne LED)
- DIN-Schienen- oder Schalttafeleinbau
[Spannungseingangstyp]
- Nulldurchgangseinschaltung, Modelle mit zufälliger Einschaltung verfügbar
※ Die SRH1-Serie wurde aktualisiert (SRH1-ㅁㅁㅁㅁㅁ-N). Bitte überprüfen Sie die technischen Daten vor der Verwendung.
[Stromeingangstyp]
- Phasensteuerung (gleiche Phase/gleiche Leistung) und Taktsteuerung (fest/variabel)
- Hohe Durchschlagsfestigkeit: 4.000 VAC
※ Die SRPH1-Serie wurde aktualisiert (SRH1-Aㅁㅁㅁ-N). Bitte überprüfen Sie die technischen Daten vor der Verwendung.
Effiziente Wärmeableitung
Eingabe-Anzeige
Schraubmontage
DIN-Schienen-Montage
Durchschlagfestigkeit
(ausgewählte Modelle)
Hinweis zur Änderung der SSR-Serie (SRPH1 => SRH1)
Die Serie der einphasigen Halbleiterrelais mit analogem (Strom-)Eingang wurde geändert/ersetzt.
| Bisherige Modelle | neue Modelle |
|---|---|
| SRPH1-A220 | SRH1-A220-N |
| SRPH1-A230 | SRH1-A230-N |
| SRPH1-A260 | SRH1-A260-N |
| SRPH1-A420 | SRH1-A420-N |
| SRPH1-A430 | SRH1-A430-N |
| SRPH1-A460 | SRH1-A460-N |
4.000 VAC hohe Spannungsfestigkeit (Modelle mit Stromeingang)
Die hohe Spannungsfestigkeit von 4.000 VAC sorgt für eine dauerhafte und stabile Leistung.
Hohe Wärmeableitungseffizienz mit keramischen Leiterplatten
Leiterplatten aus Keramik bieten im Vergleich zu Leiterplatten mit Metallkern eine bessere elektrische Isolierung und Wärmeleitfähigkeit und damit eine bessere Wärmeableitung.
Betriebsstatus prüfen
Über die Eingangsanzeige (grüne LED) können Sie den Betriebsstatus des Geräts leicht überprüfen.
;){kind=link}
;){kind=link}
;){kind=link}
Nulldurchgangsschaltung/Zufallsschaltung verfügbar (Spannungseingangstyp)
-
Nulldurchgang-Einschaltung
Das Relais schaltet EIN/AUS, wenn die Spannung den Nulldurchgangspunkt der Sinuswelle erreicht. Diese Methode minimiert den Stoß- und Einschaltstrom und ist ideal für die meisten gängigen industriellen Lasten.
-
Zufälliges Einschalten
Das Relais öffnet oder schaltet sofort ein, wenn das Eingangssignal angelegt wird, und schaltet aus, wenn das Signal entfernt wird. Diese Methode ermöglicht Phasensteuerungsanwendungen, die eine präzise Leistungssteuerung erfordern.
Phasensteuerung und Zyklussteuerung mit analogem Stromeingang (Stromeingangstyp)
Eine präzise Steuerung ist durch Phasensteuerung (gleiche Phase/gleiche Leistung) oder Zyklussteuerung (fest/variabel) mit 4-20 mA Stromeingang möglich.
Phasenanschnittsteuerung
-

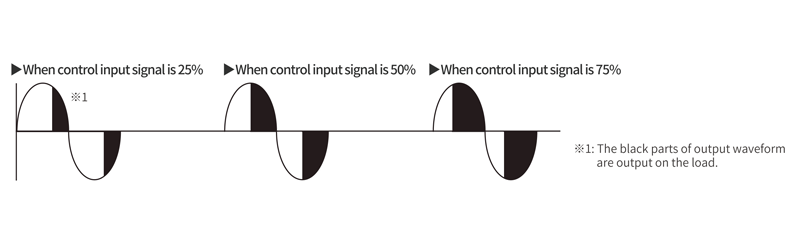

Ausgangswellenform der Phasensteuerung
;){kind=link}
-

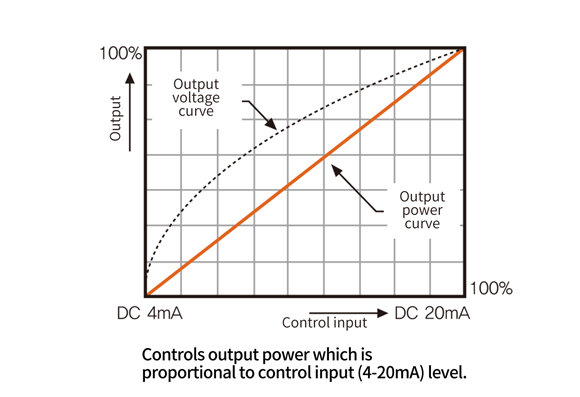

Typ der Leistungsgleichheitsteilung
-
Typ der Phasengleichheitsteilung
;){kind=link}
;){kind=link}
Zyklussteuerung
-

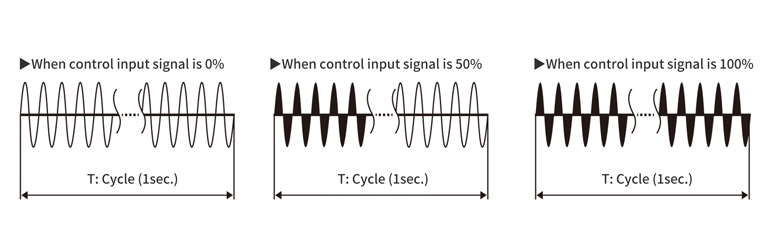

Fester Zyklus
Steuert kontinuierlich die Anzahl der vollen Zyklen, die alle 1 Sekunde an die Last geliefert werden, indem sie proportional zum Steuereingang (4-20mA) sind.
;){kind=link}
-

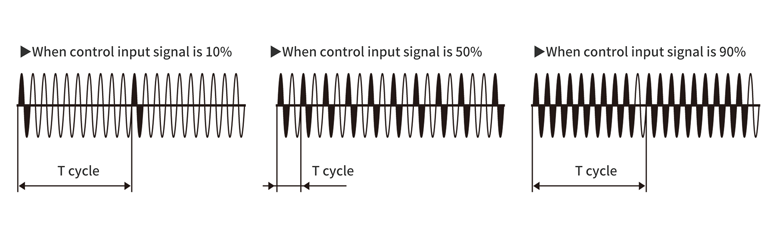

Variabler Zyklus
Regelt schnell und genau die Anzahl der Wechselspannungszyklen, die proportional zum Steuereingang an die Last geliefert werden. (4-20mA).
;){kind=link}
Verschiedene Installationsmethoden
Die Halbleiterrelaiseinheiten unterstützen sowohl die DIN-Schienenmontage als auch die Schalttafelmontage und bieten so mehr Installationsflexibilität.
-
DIN-Schienenmontage
-
Panelmontage
;){kind=link}
;){kind=link}
