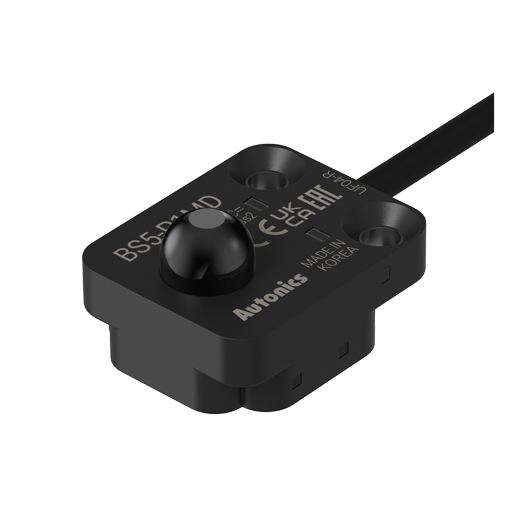

BS5-P1MD - Foto micro sensores tipo botón pulsador

* La imagen puede diferir

CAD

BS5-P1MD

Método de operación : Tipo botón pulsador
Fuente de alimentación : 12-24VCC ± 10% (rizado P-P: máximo 10%)
Modo de operación : Dark ON(salida ON cuando se presiona el botón)
Salida de control : NPN a colector abierto

Consulta de precios Agregar a producto(s) de interés

Encontrar distribuidores Comparar Ver especificaciones del modelo

Hoja de datos Imprimir

Hoja de datos
Método de operación	Tipo botón pulsador
Operación del botón_Posición de paro	5.0±0.4mm
Operación del botón_Posición de conmutación de salida	4.0±0.5mm
Operación del botón_Posición de límite de operación	Max. 0mm
Fuente de luz	LED infrarrojo (940nm)
Fuente de alimentación	12-24VCC ± 10% (rizado P-P: máximo 10%)
Consumo de corriente	Max. 35mA
Carga de operación	Max. 3N(Max. 0.3kgf)
Modo de operación	Dark ON(salida ON cuando se presiona el botón)
Salida de control	NPN a colector abierto
Tipo conexión	Tipo cable (Ø3, 1m)
Iluminación del entorno ambiental	Lámpara fluorescente: máx. 1,000lx (iluminación recibida)
Temperatura del entorno ambiental	De -20 a 55℃, almacenamiento : de -25 a 70℃
Protección	IP40
Ambiente de la humedad ambiente	35 a 85%RH, almacenamiento : 35 a 85%RH
Respuesta de entrada externa	Max. 1ms
Material	Caja: policarbonato + fibra de vidrio, botón: polioximetileno, enchufe: SUS304 (acero inoxidable 304)
Peso	Aprox. 50g (aprox. 30g)

※La detección ocurre cuando se presiona el botón y se bloquea la fuente de luz.
※Posición de parada: posición del botón sin presión aplicada, posición de conmutación de salida: posición donde la salida se enciende / apaga, posición límite de operación: posición del botón cuando está completamente presionado

※Carga de operación: presión requerida para empujar el botón desde la posición de parada a la posición de conmutación de salida
※Entrada externa cuando se usa la función de apagado del emisor o cheque estable funciones de operación.
※El peso incluye el embalaje. El peso entre paréntesis es solo para unidad.
※La temperatura o humedad mencionadas en Ambiente indica que no hay congelación o condensación.
