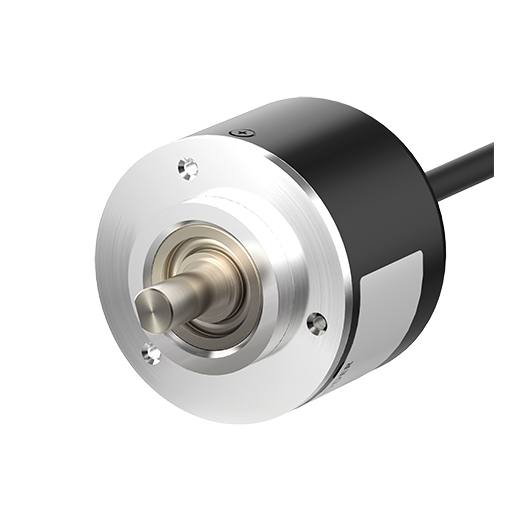

MGA50S8-720-3R-N-5 - Encoders rotativos absolutos magnético una-vuelta de 50mm (tipo flecha)

Hoja de datos Imprimir

Hoja de datos

Diámetro exterior del eje	Ø8mm
Máx. frecuencia de respuesta	30kHz
Máx. revolución disponible	3000rpm
Par de arranque	Max. 70gf.cm(max. 0.00686N.m)
Resolución	720P/R
Código de salida	Gray Code
Dirección de rotación	CCW
Salida de control	NPN a colector abierto
Fuente de alimentación	5VCC ± 5% (rizado P-P: máximo 5%)
Tipo conexión	Tipo de cable axial
Protección	IP50
Salida de especificación eléctrica_Error de posicionamiento	± 1 bit (LSB: bit menos significativo)
Salida de especificación eléctrica_fase de salida/ángulo de salida	TS: 1°±25'(10bit)
Temperatura del entorno ambiental	De -10 a 70°C, almacenamiento: de -25 a 85°C
Ambiente de la humedad ambiente	De 35 a 85%RH, almacenamiento: de 35 a 90%RH
Accesorios	Soporte, Acoplamiento
Peso	400g aprox. (270g aprox.)

※Al encender / apagar la unidad, puede haber un error de ± 1 bit (LSB) en la posición actual por histéresis.
※TP1, TP2 otros ángulos de salida están disponibles como opción.
※Asegúrese de que max. la revolución de respuesta debe ser menor o igual a max. revolución permitida al seleccionar la resolución.
[Max. revolución de respuesta (rpm) = Máx. frecuencia de respuesta / resolución × 60seg]
※El peso incluye el embalaje. El peso entre paréntesis es solo por unidad.
※La resistencia del medio ambiente se clasifica sin congelación ni condensación.
