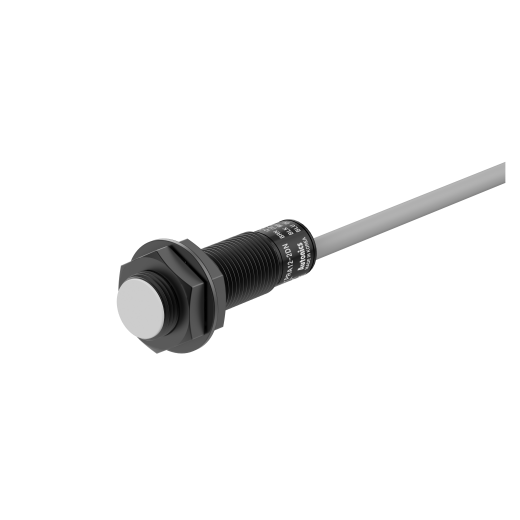

PRAT12-2DO-V - Sensores de proximidad inductivos cilíndricos

PRAT12-2DO-V
- Instalación : Al ras
- Detección del diametro lateral : Ø12mm
- Distancia de detección : 2mm
- Objetivo de detección estándar : 12x12x1mm(hierro)
- Frecuencia de respuesta : 1.5kHz
Hoja de datos Imprimir
Instalación | Al ras |
---|---|
Detección del diametro lateral | Ø12mm |
Distancia de detección | 2mm |
Histéresis | Max. 10% de la distancia de sensado |
Objetivo de detección estándar | 12x12x1mm(hierro) |
Frecuencia de respuesta | 1.5kHz |
Indicador | Indicador de funcionamiento (LED rojo) |
Peso unitario (peso empaquetado) | ≈ 72 g (≈ 84 g) |
Fuente de alimentación | 12 - 24 VCC@(=)(ondulación P-P: ≤ 10 %), voltaje de operación: 10 - 30 VCC@(=) |
Especificación de corriente | Corriente de fuga: Max. 0.6mA |
Salida de control | 2 a 100 mA |
Voltaje residual | Max. 3.5V |
Circuito de protección | Circuito de protección contra sobretensiones, cortocircuito de protección desobrecorriente de salida, circuito de protección contra polaridad inversa |
Resistencia del aislamiento | En 50MΩ (a 500VCC meggers) |
Rigidez dieléctrica | Entre la parte de carga y el cuerpo: 1500 VCA ~ 50/60 Hz durante 1 min |
Vibración | 1,0 mm de amplitud a una frecuencia de 10 a 55 Hz encada una de las direcciobes X, Y, Z durante 10 minutos |
Choque | 500 m/s² (≈ 50 G) 3 veces, en cada dirección X, Y, Z |
Temperatura del entorno ambiental | a , almacenamiento: a (en estado sin congelamiento o condensación) |
Ambiente de la humedad ambiente | a. RH, almacenamiento: a RH (en estado sin congelamiento o condensación) |
Protección | IP67 (estándar IEC) |
Conexión | Tipo cable |
Cable estándar/material | Cable resistente al aceite (gris): cloruro de polivinilo (PVC resistente al aceite) |
Material | Cuerpo/Tuerca: Latón recubierto de PTFE, Contratuercas: Hierro recubierto de PTFE, Detección lateral: PTFE |
※La frecuencia de respuesta es el valor promedio. Se utiliza el objetivo de detección estándar y el ancho se establece como 2 veces el objetivo de detección estándar, 1/2 de la distancia de detección para la distancia.※Verifique las condiciones del tipo no polar con el dispositivo de conexión.
