MGAM50S8-1013-B-F-S-24 - Encoder rotativo absoluto magnético multi-vuelta de Ø50mm

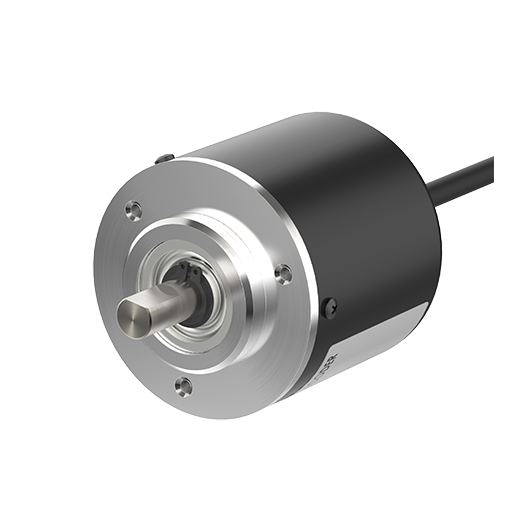

model * La imagen puede diferir

MGAM50S8-1013-B-F-S-24

  • Diámetro exterior del eje : Ø8mm
  • Máx. revolución disponible : 3000rpm
  • Par de arranque : Max. 70gf.cm(max. 0.00686N.m)
  • Resolución : Rotación individual: división 1024, rotación múltiple: rotación 8192
  • Salida de control : SSI (interfaz en serie síncrona)
  • Fuente de alimentación : 12-24VCC ± 5% (rizado P-P: máximo 5%)
  • Tipo conexión : Tipo de cable axial
certmark certmark certmark certmark

Hoja de datos Imprimir

Hoja de datos
Diámetro exterior del eje Ø8mm
Máx. revolución disponible 3000rpm
Par de arranque Max. 70gf.cm(max. 0.00686N.m)
Resolución Rotación individual: división 1024, rotación múltiple: rotación 8192
Código de salida Código binario
Dirección de rotación En sentido horario
Salida de control SSI (interfaz en serie síncrona)
Fuente de alimentación 12-24VCC ± 5% (rizado P-P: máximo 5%)
Tipo conexión Tipo de cable axial
Salida de especificación eléctrica_Error de posicionamiento ± 1 bit (LSB: bit menos significativo)
Temperatura del entorno ambiental De -10 a 70°C, almacenamiento: de -25 a 85°C
Ambiente de la humedad ambiente De 35 a 85%RH, almacenamiento: de 35 a 90%RH
Accesorios Soporte, Acoplamiento
Peso 391g aprox. (261g aprox.)

※Calibra los conteos de múltiples vueltas comparando los datos de un solo giro antes / después de la desconexión sin contar los conteos de múltiples vueltas cuando la potencia está apagada.Se utilizará con la condición de que no se produzca ninguna revolución sobreestimada, ya que es posible que no se disponga de datos adecuados de varias vueltas si se producen revoluciones superiores a ± 90 ° desde la posición cuando la alimentación está desconectada.
※Al encender / apagar la unidad, puede haber un error de ± 1 bit (LSB) en la posición actual por histéresis.
※Alarm La alarma OVF está activada cuando el recuento de vueltas múltiples está fuera del rango de conteo (0 a 8191 revoluciones)
※Los datos de vuelta única se restablecerán como 「0」 cuando se ingrese la restauración de datos de una sola vuelta.
※En el caso de un modelo de tipo Paralelo, asegúrese de que la revolución de la respuesta máxima sea inferior o igual a la revolución máxima permitida al seleccionar la resolución.
[Max. revolución de respuesta (rpm) = Máx. frecuencia de respuesta / resolución × 60seg]
※La temperatura o humedad mencionada en el Ambiente indica que no hay congelación o condensación.
※El peso incluye el embalaje. El peso entre paréntesis es solo por unidad.
