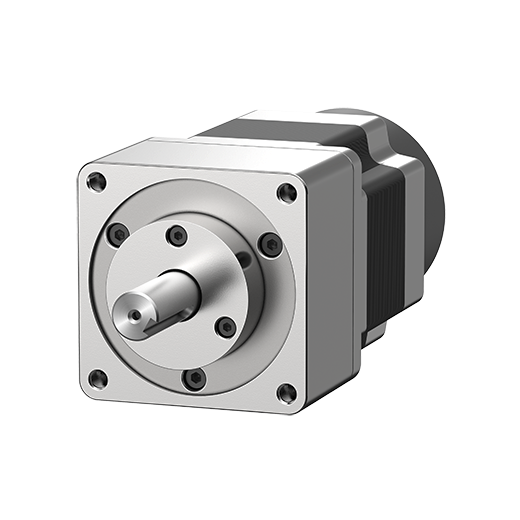

A35K-M566-GB5 - Diarahkan Motor Stepper 5 Fase dengan Built-In Brakes (Shaft Type)
*Gambar mungkin dapat berbedaA35K-M566-GB5
- Sudut step dasar [FULL/HALF] : 0.144º/0.072º
- Maks. Torsi Holding : 35kgf.cm
- Momen Rotor Inersia : 280g·cm²
- Ketahanan Lilitan : 1.1Ω
- Kisaran arus : 1.4A/Phase
- Koneksi kabel : Pentagon
- Tingkat proteksi : IP30
Data sheet Cetak
| Sudut step dasar [FULL/HALF] | 0.144º/0.072º |
|---|---|
| Maks. Torsi Holding | 35kgf.cm |
| Momen Rotor Inersia | 280g·cm² |
| Ketahanan Lilitan | 1.1Ω |
| Kisaran arus | 1.4A/Phase |
| Panjang Motor | 121mm |
| Tipe Shaft | Fasa tunggal |
| Rasio Gear | 1:5 |
| Koneksi kabel | Pentagon |
| Tingkat proteksi | IP30 |
| Jangkauan Speed diijinkan | 0 to 360rpm |
| Backlash | ±20'(0.33˚) |
| Rem Elektromagnetik_Tegangan Pemicu | 24VDC  ±10%(no-polarity) |
| Rem Elektromagnetik_Arus Pemicu | 0.33A |
| ElectroMagnetic brake_Torsi Static friction | Min. 8kgf.cm |
| ElectroMagnetic brake_rotasi momen inersia | 29×10-7kgf.cm² |
| Rem Elektromagnetik_Tipe Rem B | Power on: brake is released, power off: brake is operating |
| Rem Elektromagnetik_Waktu Pengoperasian | Maks. 20ms |
| Rem Elektromagnetik_Waktu Pelepasan | Max. 25ms |
| Error Posisi Absolut | ±20'(0.33˚) |
| Gerakan Error | ±20'(0.33˚) |
| Berat | Kurang lebih 1.65kg (kurang lebih 1.57kg) |
※Motor length is measured without shaft.
※Max. holding torque/Max. allowable torque is maintenance torque in stopping the motor when supply the rated current and is standard method for comparing the Performance of motors.
※The weight includes packaging. The weight in parenthesis is for unit only.
※Environment resistance is rated at no freezing or condensation.
Unduh
- Tidak ada hasil pencarian
Digunakan bersama dengan
Seri MD5
Stepper motor driber 5-fasa seri MD5 memungkinkan kontrol motor yang presisi dengan noise mekanik rendah dan operasi vibrasi yang rendah. Desain input photocoupler terisolasi meminimalisir gangguan dari noise elektrik. Motor juga memiliki fitur fungsi bawaan termasuk auto current down dan self-diagnosis. Fungsi microstepping drive menawarkan rotasi berkecepatan rendah dan presisi yang esktrim dengan kontrol divisi hingga 250.
Seri PMC-1HS/2HS
Motion Controllers Kecepatan Tinggi Terprogram seri PMC-1HS/2HS adalah controlller yang dapat bekerja sendiri dengan kontrol 1 atau 2 sumbu. Controller juga memiliki fitur pemrosesan berkecepatan tinggi hingga 4 Mpps dan 4 mode operasi (scan, continuous, index, program). 64-step pemrograman dimungkinkan berdasrkan 12 kombinasi perintah kontrol. Operasi pemrograman, konfigurasi parameter dan penyuntingan dapat dilakukan dengan mudah dengan software bawaan.
