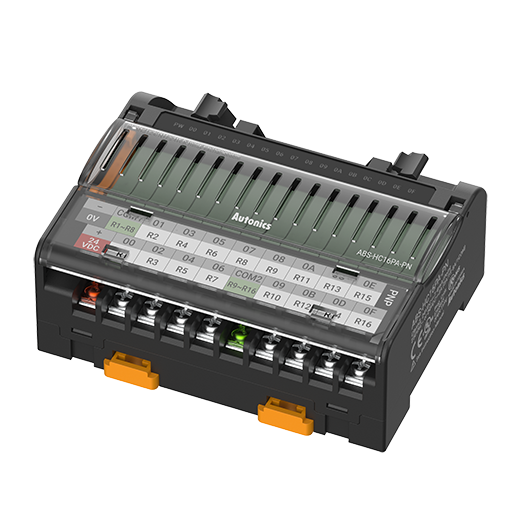

ABS-HC16PA-PN - Relay Terminal Block

*Gambar mungkin dapat berbeda

•

CAD

ABS-HC16PA-PN

• Relai yang diaplikasikan : APAN3124 [MATSUSHITA(Panasonic)]
• Konsumsi arus : ≤ 7.4 mA atau ≤ 10.1 mA
• Jumlah poin relai : 16
• Tipe terminal : Baut
• Poros terminal : 7.62 mm

Permintaan harga Tambahkan ke produk yang diinginkan

Bandingkan Lihat spesifikasi model

Data sheet Cetak

Data sheet

Relai yang diaplikasikan	APAN3124 [MATSUSHITA(Panasonic)]
Kisaran tegangan	≤ 24 VDC±10 %
Konsumsi arus	≤ 7.4 mA atau ≤ 10.1 mA
Jumlah pin konektor	20
Jumlah poin relai	16
Tipe terminal	Baut
Poros terminal	7.62 mm
Indikator	Indikator daya: merah, indikator operasi: biru
Kabel yang digunakan_Solid wire	Ø 0.3 hingga Ø 1.2 mm
Kabel yang digunakan_kabel serabut	AWG 22-16 (0.30 hingga 1.25 mm²)
Ketahanan insulasi	≥1,000MΩ (pada 500VDC megger)
Dielectric strength_Di antara coil-contacts	3,000VAC 50/60Hz for 1 minute
Dielectric strength_di antara coil-contact yang sama	1,000VAC 50/60Hz selama 1 menit
Lingkungan_kadar suhu	-15 hingga 55℃, ruang tertutup: -25 hingga 65℃
Lingkungan_kadar kelembaban	35 ~ 85%RH, ruang tertutup: 35 ~ 85%RH
Material	CASE, BASE, COVER: PC terminal pin: brass, Ni-plating
Berat	≈ 173 g (≈ 220 g)
