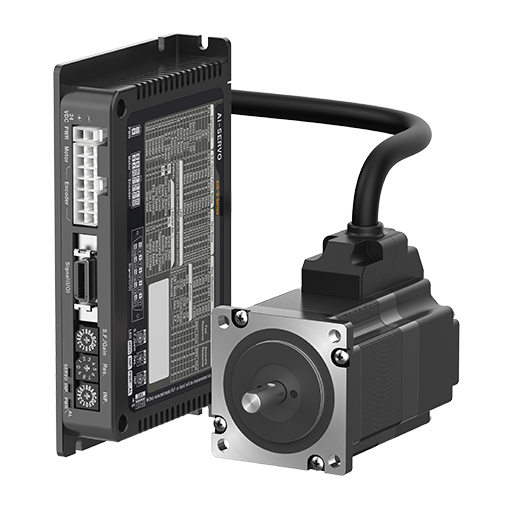

AiS-56SA - 2-Phase Closed Loop Stepper Motor System
*Gambar mungkin dapat berbedaAiS-56SA
- Driver_Metode Operasi : Arus drive konstan bipolar
- Driver_Motor Teraplikasi : 2-phase closed loop stepper motor ukuran frame 56mm
- Driver_Resolusi : 500, 1000, 1600, 2000, 3200, 3600, 5000, 6400, 7200, 10000 PPR (selectable by SW2)
- Driver_Catu Daya : 24VDC
- Driver_Makas. Arus RUN : 3.5A/Phase
Data sheet Cetak
| Driver_Metode Operasi | Arus drive konstan bipolar |
|---|---|
| Driver_Motor Teraplikasi | 2-phase closed loop stepper motor ukuran frame 56mm |
| Driver_Resolusi | 500, 1000, 1600, 2000, 3200, 3600, 5000, 6400, 7200, 10000 PPR (selectable by SW2) |
| Driver_Catu Daya | 24VDC |
| Driver_Makas. Arus RUN | 3.5A/Phase |
| Driver_Maks. Konsumsi Arus | 120W |
| Driver_Output | In-Position, Alarm Out, Encoder signal (A,  , B,  , Z,  ) |
| Driver_Perlindungan Struktur | IP20 |
| Driver_Sertifikasi |  |
| Motor_Basic Sudut Step {FULL/HALF} | 1.8º/0.9º |
| Motor_Maks. Torsi holding | 6.12kgf.cm |
| Motor_Momen Inersia Motor | 140g·cm² |
| Motor_Tahanan Lilitan | 0.55Ω |
| Motor_Nilai Arus | 3.5A/Phase |
| Motor_Panjang Motor | 77.3mm |
| Motor_Tipe Shaft | Fasa tunggal |
| Motor_Metode Operasi | Bipolar |
| Motor_Resolusi | 10,000PPR(2,500PPR×4-multiply) |
| Motor_Fasa Output | A, , B, , Z, |
| Motor_Maks. Frekuensi Respon | 300kHz |
| Motor_Perlindungan Struktur | IP30 |
| Fasa Motor | 2 fasa |
| Driver_Lingkungan_Suhu Sekitar | 0 hingga 50℃, ruang tertutup: -10 hingga 60℃ |
| Driver_Lingkungan_Kelembapan Sekitar | 35 ~ 85%RH, ruang tertutup: 10 ~ 90%RH |
| Driver_Berat | Kurang lebih 400g(kurang lebih 290g) |
| Motor_Jumlah Axis | 1-axis |
| Motor_Lingkungan_Suhu Sekitar | 0 hingga 50℃, ruang tertutup: -20 hingga 70℃ |
| Motor_Lingkungan_Kelembapan Sekitar | 20 ~ 85%RH, ruang tertutup: 15 ~ 90%RH |
| Motor_Berat | Kurang lebih 0.76kg (kurang lebih 0.62kg) |
※Max. power consumption during operation. When changing the load rapidly, instantaneous peak current may increase. The capacity of power supply should be over 1.5 to 2 times of max. power consumption.
※RUN current varies depending on the input RUN frequency and max. RUN current at the moment varies also.
※Max. holding torque is standard torque when supplying the rated current (2-phase holding) and stopping the motor for comparing the specifications of motors.
※The weight includes packaging. The weight in parenthesis is for unit only.
※Environment resistance is rated at no freezing or condensation.
