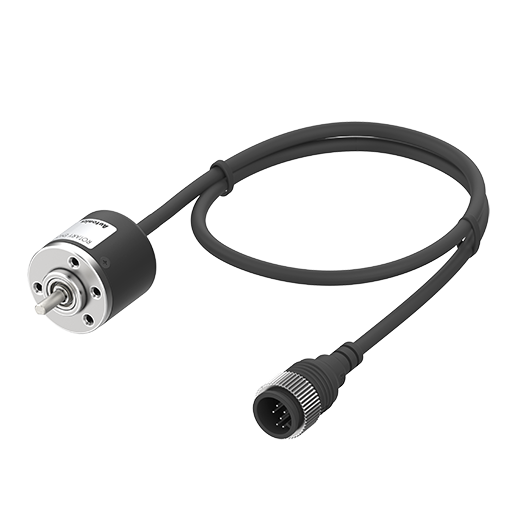

E30S4-500-6-L-5-C - Rotary encoder inkremental 30 mm (tipe shaft)

model *Gambar mungkin dapat berbeda

E30S4-500-6-L-5-C

  • Diameter outer shaft : Ø4mm
  • Maks. Frekuensi respon : 300kHz
  • Maks. Revolusi yang diperbolehkan : 5000rpm
  • Starting torque : Maks. 20gf.cm(max. 0.00196N.m)
  • Resolusi : 500P/R
  • Output kontrol : Line Driver
  • Catu daya : 5VDC ±5%(ripple P-P: maks. 5%)
  • Tipe koneksi : Axial cable connector type
  • Tingkat proteksi : IP50
certmark certmark

Data sheet Cetak

Data sheet
Diameter outer shaft Ø4mm
Maks. Frekuensi respon 300kHz
Maks. Revolusi yang diperbolehkan 5000rpm
Starting torque Maks. 20gf.cm(max. 0.00196N.m)
Resolusi 500P/R
Fasa output A, , B, , Z,
Output kontrol Line Driver
Catu daya 5VDC ±5%(ripple P-P: maks. 5%)
Tipe koneksi Axial cable connector type
Tingkat proteksi IP50
Lingkungan_kadar suhu -10 hingga 70℃, ruang tertutup: -25 hingga 85℃
Lingkungan_kadar kelembaban 35 ~ 85%RH, Ruang tertutup: 35 ~ 90%RH
Aksesoris Ø4mm coupling
Berat Kurang lebih 80g

※The power of Line driver is only for 5VDC.
※Make sure that max. response revolution should be lower than or equal to max. allowable revolution when selecting the resolution.
[Max. response revolution (rpm) = Max. response frequency/Resolution × 60sec]
※The weight includes packaging. The weight in parenthesis is for unit only.
※Environment resistance is rated at no freezing or condensation.
