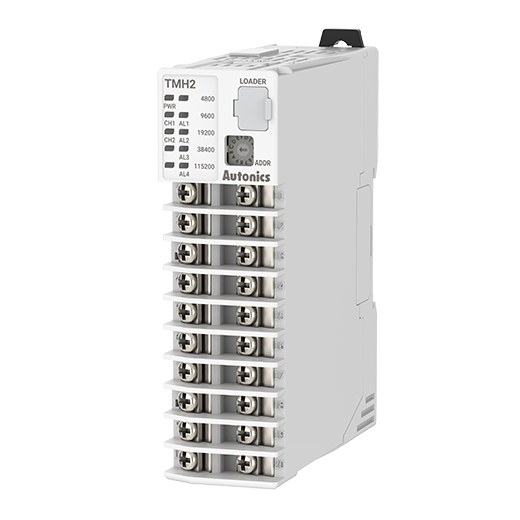

TMH2-42S - Temperature Controller Modular Multi-Channel Tinggi Performa
*Gambar mungkin dapat berbedaTMH2-42S
- Jumlah channel : 2 channel
- Tipe input_TC : K(CA), J(IC), E(CR), T(CC), B(PR), R(PR), S(PR), N(NN), C(TT), G(TT), L(IC), U(CC), Platinel II
- Tipe input_RTD : DPt100Ω, JPt100Ω, DPt50Ω, Cu100Ω, Cu50Ω, Nikel 120Ω 3-tipe kabel(permissible line resistance maks. 5Ω)
- Tipe input_analog : Tegangan: 0-100mVDC
, 0-5VDC , 1-5VDC , 0-10VDC
Arus: 0-20mA, 4-20mA - Tipe input_CT : 0.0-50.0A(kisaran pengukuran arus utama) ※rasio CT=1/1000, Akurasi pengukuran: ±5% F.S. ±1-digit
- Tipe input_input digital : Koneksi input: ON - maks. 1kΩ, OFF - min. 100kΩ
Solid-state input: ON - maks. Tegangan residu 0.9V, OFF - maks. Kebocoran arus 0.5mA
Arus outflow : kurang lebih 0.3mA per input - Output kontrol_SSR : Maks. 12VDC ±3V 20mA
- Output alarm : 250VAC~ 3A 1a
- Komunikasi : Modbus RTU
Data sheet Cetak
| Jumlah channel | 2 channel |
|---|---|
| Siklus sampling | 50ms(2-CH or 4-CH sampling sinkronisasi) |
| Tipe input_TC | K(CA), J(IC), E(CR), T(CC), B(PR), R(PR), S(PR), N(NN), C(TT), G(TT), L(IC), U(CC), Platinel II |
| Tipe input_RTD | DPt100Ω, JPt100Ω, DPt50Ω, Cu100Ω, Cu50Ω, Nikel 120Ω 3-tipe kabel(permissible line resistance maks. 5Ω) |
| Tipe input_analog | Tegangan: 0-100mVDC , 0-5VDC , 1-5VDC , 0-10VDC Arus: 0-20mA, 4-20mA |
| Tipe input_CT | 0.0-50.0A(kisaran pengukuran arus utama) ※rasio CT=1/1000, Akurasi pengukuran: ±5% F.S. ±1-digit |
| Tipe input_input digital | Koneksi input: ON - maks. 1kΩ, OFF - min. 100kΩ Solid-state input: ON - maks. Tegangan residu 0.9V, OFF - maks. Kebocoran arus 0.5mA Arus outflow : kurang lebih 0.3mA per input |
| Metode kontrol | Kontrol heating, cooling, heating & cooling: ON/OFF, P, PI, PD, PID |
| Output kontrol_SSR | Maks. 12VDC ±3V 20mA |
| Output alarm | 250VAC~ 3A 1a |
| Komunikasi | Modbus RTU |
| Pita proporsional | Termokopel / RTD: 0,1 hingga 999,9 ℃/℉, Analog: 0,1 hingga 999,9 % |
| Waktu integral | 0 ~ 9999 detik |
| Waktu derivatif | 0 ~ 9999 detik |
| Periode kontrol | 0.1 hingga 120.0 detik |
| Reset manual | 0 ~ 100%( 0.0 ~ 100.0%) |
| Tipe insulasi | Insulasi ganda atau insulasi yang diperkuat (mark:  , dielectric strength di antara pengukuran bagian input dan bagian daya : 1kV) |
| Berat unit (berat paket) | ≈ 174 g (≈ 249 g) |
| Catu daya | 24VDC |
| Ketersediaan kisaran tegangan | 90 ~ 110% kisaran tegangan |
| Konsumsi daya | Maks. 5W(untuk maks. beban) |
| Metode tampilan | Pengaturan none-parameter dan monitoring tersedia pada perangkat eksternal (PC, PLC, dll.) |
| Proteksi memori | ≈ 10 tahun (tipe memori semikonduktor non-volatil) |
| Ketahanan insulasi | 100MΩ(pada 500VDC megger) |
| Dielectric strength | Diantara charging part dan case: 1,000 VAC~ 50/60 Hz selama 1 menit |
| Vibrasi | Amplitudo 0.75 mm pada frequency dari 5 hingga 55 Hzdisetiap arahX, Y, Z selama 2 jam |
| Noise immunity | Gelombang noise persegi ±0.5kV (lebar pulsa: 1㎲) dengan simulator noise |
| Lingkungan_kadar suhu | -10 hingga 50℃, ruang tertutup: -20 hingga 60℃ |
| Lingkungan_kadar kelembaban | 35 ~ 85%RH, ruang tertutup: 35 ~ 85%RH |
| Tingkat proteksi | IP20 (standar IEC) |
