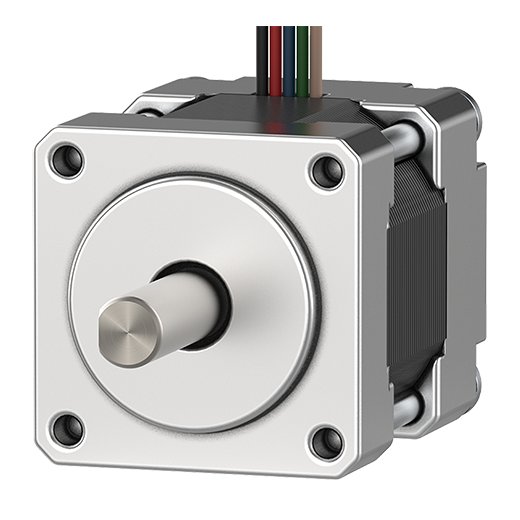

02K-S523 - 5상 스테핑 모터 (축형)
데이터 시트 인쇄
| 기본스텝각[FULL/HALF] | 0.72º/0.36º |
|---|---|
| 최대정지토크 | 0.18kgf.cm |
| ROTOR 관성모멘트 | 4.2g·cm² |
| 권선저항 | 1.1Ω |
| 정격전류 | 0.75A/Phase |
| 모터길이 | 30.5mm |
| 축 형식 | 편축 |
| 결선방식 | Pentagon |
| 보호구조 | IP30 |
| 중량 | 약 0.10kg(약 0.08kg) |
※모터 길이는 축 길이를 제외한 치수입니다.
※최대정지토크란 모터에 정격전류를 흐르게 했을 때 정지 시 유지 토크를 말하며, 모터의 성능을 비교하는 기준으로 사용됩니다.
※중량은 포장된 상태의 중량이며 괄호 안은 본체의 중량입니다.
※내환경성의 사용조건은 결빙 또는 결로되지 않는 상태입니다.
