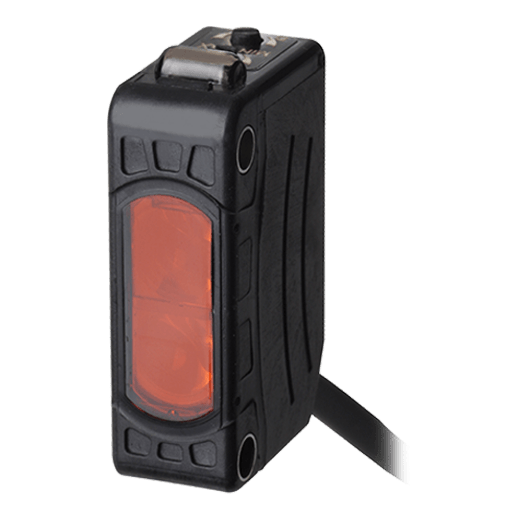

BJ3M-PDT - 소형 고기능 포토센서

데이터 시트 인쇄

데이터 시트

검출방식	미러 반사형(편광필터 내장형)
검출거리	3m(MS-2A)
검출물체	Ø75mm 이상의 불투명체
광원	적색 LED(660nm)
응답시간	1ms 이하
전원전압	12-24VDC ±10%(리플 P-P: 10% 이하)
소비전류	30mA 이하
감도설정	볼륨
동작모드	Light ON/Dark ON(스위치)
제어출력	NPN 오픈 콜렉터
접속 케이블사양	배선인출형(Ø3.5, 2m)
내환경성_사용주위조도	태양광: 11,000lx 이하, 백열등: 3,000lx 이하 (수광면 조도)
내환경성_사용주위온도	-25~55℃, 보존 시: -40~70℃
보호구조	IP65
내환경성_사용주위습도	35~85% RH, 보존 시: 35~85% RH
재질	케이스: PC+ABS, LED Cap: PC, 검출부: PMMA, 브라켓: SUS304, 볼트: SCM, 너트: SCM, 슬리브: 황동, Ni 도금
부속품_공통	고정 브라켓, M3 볼트 2개, M3 너트 2개, 볼륨 조정 드라이버
부속품_개별	미러(MS-2A)
중량	약 85g (약 60g)

※미러 반사형의 검출거리는 미러(MS-2A) 사용 시 거리입니다. 또한, 센서와 미러의 거리는 최소 0.1m 이상 떨어뜨려 설정하십시오.
별매품인 MS-2S, MS-3S 미러를 사용할 경우, 검출거리는 각각 0.1~4m, 0.1~5m로 늘어납니다.
미러테이프를 사용할 경우, 사이즈에 따라 반사율이 달라지므로 “▣미러테이프 모델별 반사율”을 확인 후 사용하십시오.
※M8 커넥터 배선은 별매품입니다. (배선사양 - AWG22, 소선 지름: 0.08mm, 소선 수: 60, 절연체 외경: Ø1.25mm)
※내환경성 항목의 온, 습도 사용조건은 결빙 또는 결로되지 않는 상태입니다.
※중량은 포장된 상태의 중량이며 괄호 안은 본체의 중량입니다.
