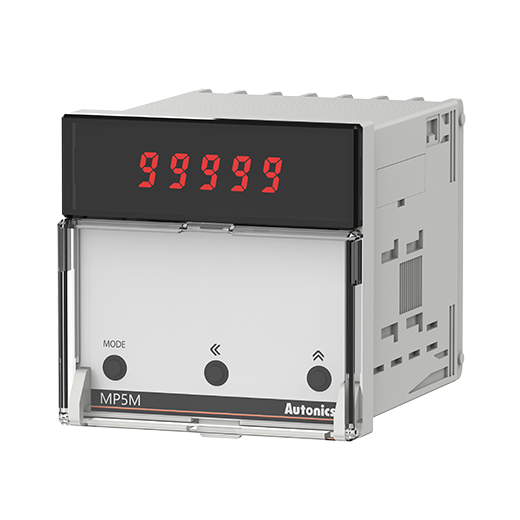

MP5M-4N - 고기능 디지털 펄스메타 (썸휠 스위치형)

데이터 시트 인쇄

데이터 시트

표시방식	5digit 7세그먼트 LED
문자높이	8mm
최대표시범위	-19999~99999
측정	주파수, 회전수, 속도, 주기, 시간, 비율, 농도, 측장, 간격, 적산, 가감산 등 14개
측정범위	0.0005Hz~50kHz, 0.01~각 시간 범위의 최대값, 0~99999, -19999~99999
입력방식	전압 입력(PNP), 무전압 입력(NPN)
전원전압	100-240VAC~ 50/60Hz
외부공급전원	12VDC ±10% 80mA 이하
출력_메인출력(비교값)	표시전용
입력주파수	ᆞ무접점 입력1: 50kHz 이하(펄스폭: 10㎲ 이상) ᆞ 무접점 입력2: 5kHz 이하(펄스폭: 100㎲ 이상) ※단, 동작 모드 F7, F8에서는 1kHz 이하(펄스폭: 500㎲ 이상) ᆞ유접점 입력: 45Hz 이하(펄스폭: 11ms 이상)
측정범위	ᆞ동작 모드 F1, F2, F7, F8 : 0.0005Hz~50kHz ᆞ동작 모드 F3, F4, F5, F6 : 0.01~각 시간 범위의 최대값 ᆞ동작 모드 F9, F10, F11, F14 : 0~99999 ᆞ동작 모드 F12, F13 : -19999~99999
측정정도	ᆞ동작 모드 F1, F2, F7, F8 : F.S.±0.05% rdg±1digit ᆞ동작 모드 F3, F4, F5, F6 : F.S.±0.01% rdg±1digit
프리스케일기능	직접 입력방식(0.0001×10-9~9.9999×109)
내환경성_사용주위온도	-10~50℃, 보존 시: -20~60℃
내환경성_사용주위습도	35~85% RH, 보존 시: 35~85% RH
중량	약 243g(약 168g)

※중량은 포장된 상태의 중량이며 괄호 안은 본체의 중량입니다.
※내환경성 항목의 온, 습도 사용조건은 결빙 또는 결로되지 않는 상태입니다.
