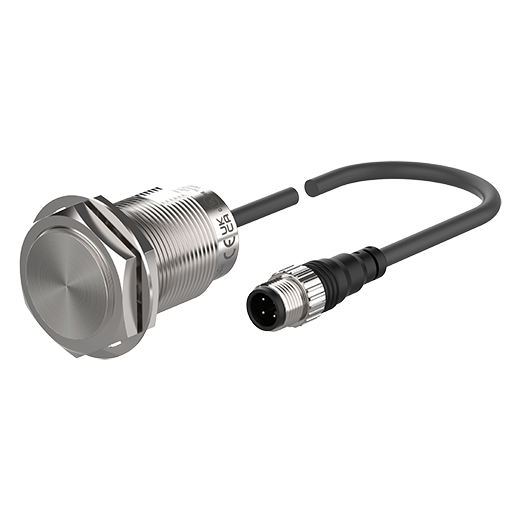

PRFDW30-12DN-V-K - 원주형 유도 풀 메탈 장거리 근접센서 (Factor 1 on Fe/Al)
30-12D-(I)V.webp)
데이터 시트 인쇄
| 설치 | 매입형 |
|---|---|
| 검출면 지름 | Ø30mm |
| 검출거리 | 12mm |
| 응차거리 | 검출거리의 15% 이하 |
| 표준검출체 | 54×54×1mm(철) |
| 응답주파수 | 10kHz |
| 표시등 | 안정 표시등 (녹색), 불안정 표시등 (등색), 이상 감지등 (녹색, 등색 교차 점멸) |
| 본체 중량 (포장) | ≈ 120 g (≈ 180 g) |
| 전원전압 | 10 - 30 VDC@(=)(ripple P-P: ≤ 10 %) |
| 전류사양 | 소비전류: 20mA 이하 |
| 제어출력 | 100mA 이하 |
| 잔류전압 | ≤ 2.5 V |
| 보호회로 | 서지 보호회로, 출력단락 과전류 보호회로, 전원 역접속 보호회로 |
| 절연저항 | ≥ 50MΩ이상 (500 VDC@(=) megger) |
| 내전압 | 충전부와 케이스간: 1,000 VAC~ 50/60 Hz 에서 1분간 |
| 내진동 | 10 ~ 55 Hz 복진폭 1.5 mm X, Y, Z 각 방향 2시간 |
| 내충격 | 1,000 m/s² (≈ 100 G) X, Y, Z 각 방향 10회 |
| 내환경성_사용주위온도 | -25 ~ 70 °C, 보존 시: -25 ~ 70°C (결빙 또는 결로되지 않을 것) |
| 내환경성_사용주위습도 | 35 ~ 95 %RH, 보관 시: 35 ~ 95 %RH (결빙 또는 결로되지 않을 것) |
| 보호구조 | IP66, IP67 (IEC 규격) |
| 접속방식 | 배선인출 커넥터형 |
| 커넥터사양 | M12 플러그 커넥터 |
| 케이블규격/재질 | 내유성 강화 케이블 (진한 회색) |
| 재질 | 케이스 / 너트: SUS303, 와셔: SUS304, 검출면: SUS303 |
※ SUS 재질의 부속품 (너트, 와셔)을 사용하십시오. 이외의 경우, 검출 거리를 보증하지 않습니다. ※ 응답 주파수는 평균값입니다. 측정 조건은 표준 검출체를 사용하며, 검출체의 간격은 표준 검출체의 2배로 하고 설정 거리는 검출 거리의 1/2로 합니다. ※ UL 승인된 사용 주위 온도 60 ℃ ※ 두께: 검출면 Ø 12 mm, Ø 18 mm: 0.4 mm / 검출면 Ø 30 mm: 0.5 mm
