A200K-M599-GB10 - Motores a pasos de 5-fases con reductor y frenos integrados (tipo flecha)

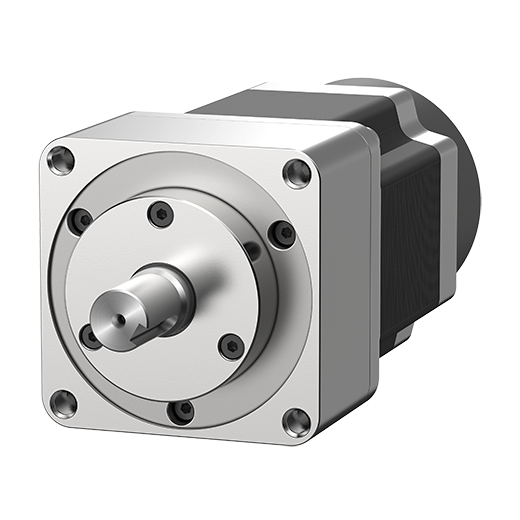

* La imagen puede diferirA200K-M599-GB10
- Ángulo de paso básico [COMPLETO/MEDIO] : 0.072º/0.036º
- Máx. torque disponible : 200kgf.cm
- Momento del rotor de inercia : 2700g·cm²
- Resistencia al viento : 2.6Ω
- Corriente nominal : 1.4A/Fase
- conexión de cable : Pentágono
- Protección : IP30
Hoja de datos Imprimir
| Ángulo de paso básico [COMPLETO/MEDIO] | 0.072º/0.036º |
|---|---|
| Máx. torque disponible | 200kgf.cm |
| Momento del rotor de inercia | 2700g·cm² |
| Resistencia al viento | 2.6Ω |
| Corriente nominal | 1.4A/Fase |
| Longitud del motor | 180mm |
| Tipo de flecha | Una flecha |
| Ratio de engrane | 1:10 |
| conexión de cable | Pentágono |
| Protección | IP30 |
| Rango de velocidad disponible | 0 a 180rpm |
| Contragople | ±15'(0.25˚) |
| Voltaje de excitación nominal del freno electromagnético | 24VDC  ± 10% (sin polaridad) |
| Corriente de excitación nominal del freno electromagnético | 0.62A |
| Torque de fricción estático del freno electromagnético | 40kgf.cm |
| Momento de inercia de la parte de rotación del freno electromagnético | 153×10-7kgf.cm² |
| Freno electromagnético tipo B | Encendido: se suelta el freno, se apaga: el freno está funcionando |
| Tiempo de operación del freno electromagnético | Max. 15ms |
| Tiempo de liberación del freno electromagnético | Max. 60ms |
| Peso | Aprox. 5.5kg (aprox. 5.2kg) |
※La longitud del motor se mide sin eje.
※Max. Par de mantenimiento / Máx. el par permitido es el par de mantenimiento para detener el motor cuando se suministra la corriente nominal y es un método estándar para comparar el rendimiento de los motores.
※El peso incluye el embalaje. El peso entre paréntesis es solo por unidad.
※La resistencia del medio ambiente se clasifica sin congelación ni condensación.
