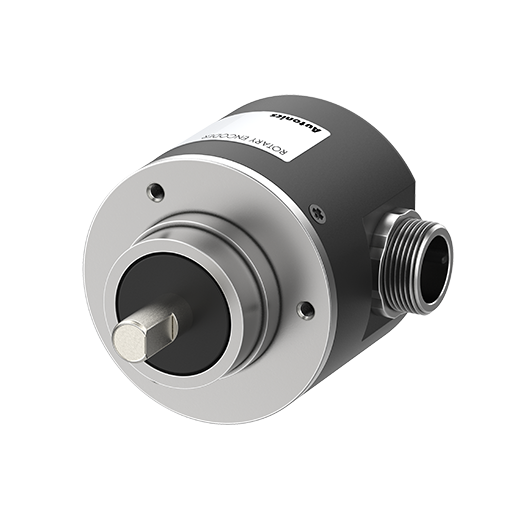

E50S8-1-2-V-24-CS - Encoders rotativos incrementales de 50mm (tipo flecha)

Hoja de datos Imprimir

Hoja de datos

Diámetro exterior del eje	Ø8mm
Máx. frecuencia de respuesta	300kHz
Máx. revolución disponible	5000rpm
Par de arranque	Max. 800gf.cm(max. 0.0784N.m)
Resolución	1P/R
Fase de salida	A,B
Salida de control	Voltaje
Fuente de alimentación	12-24VCC ± 5% (rizado P-P: máximo 5%)
Tipo conexión	Tipo de conector radial
Protección	IP64 (Estándar IEC)
Temperatura del entorno ambiental	De -10 a 70°C, almacenamiento: de -25 a 85°C
Ambiente de la humedad ambiente	De 35 a 85%RH, almacenamiento: de 35 a 90%RH
Accesorios	Cople de Ø8mm, soporte
Peso	268g aprox. (180g aprox.)

※El pulso es solo para la fase A, B (la salida del controlador de línea es para la fase A, , B, ).
※Asegúrese de que max. la revolución de respuesta debe ser menor o igual a max. revolución permitida al seleccionar la resolución.
[Max. revolución de respuesta (rpm) = Máx. frecuencia de respuesta / resolución × 60seg]
※El peso incluye el embalaje. El peso entre paréntesis es solo por unidad.
※La resistencia del medio ambiente se clasifica sin congelación ni condensación.
