PRAT18-5DO-V - Sensores de proximidad inductivos cilíndricos

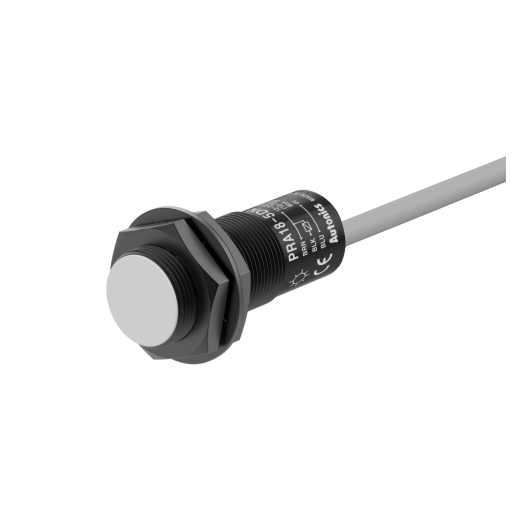

* La imagen puede diferir
PRAT18-5DO-V
- Instalación : Al ras
- Detección del diametro lateral : Ø18mm
- Distancia de detección : 5mm
- Objetivo de detección estándar : 18x18x1mm(hierro)
- Frecuencia de respuesta : 500Hz
Hoja de datos Imprimir
| Instalación | Al ras |
|---|---|
| Detección del diametro lateral | Ø18mm |
| Distancia de detección | 5mm |
| Histéresis | Max. 10% de la distancia de sensado |
| Objetivo de detección estándar | 18x18x1mm(hierro) |
| Frecuencia de respuesta | 500Hz |
| Indicador | Indicador de funcionamiento (LED rojo) |
| Peso unitario (peso empaquetado) | ≈ 110 g (≈ 122 g) |
| Fuente de alimentación | 12 - 24 VCC@(=)(ondulación P-P: ≤ 10 %), voltaje de operación: 10 - 30 VCC@(=) |
| Especificación de corriente | Corriente de fuga: Max. 0.6mA |
| Salida de control | 2 a 100 mA |
| Voltaje residual | Max. 3.5V |
| Circuito de protección | Circuito de protección contra sobretensiones, cortocircuito de protección desobrecorriente de salida, circuito de protección contra polaridad inversa |
| Resistencia del aislamiento | En 50MΩ (a 500VCC meggers) |
| Rigidez dieléctrica | Entre la parte de carga y el cuerpo: 1500 VCA ~ 50/60 Hz durante 1 min |
| Vibración | 1,0 mm de amplitud a una frecuencia de 10 a 55 Hz encada una de las direcciobes X, Y, Z durante 10 minutos |
| Choque | 500 m/s² (≈ 50 G) 3 veces, en cada dirección X, Y, Z |
| Temperatura del entorno ambiental | a , almacenamiento: a (en estado sin congelamiento o condensación) |
| Ambiente de la humedad ambiente | a. RH, almacenamiento: a RH (en estado sin congelamiento o condensación) |
| Protección | IP67 (estándar IEC) |
| Conexión | Tipo cable |
| Cable estándar/material | Cable resistente al aceite (gris): cloruro de polivinilo (PVC resistente al aceite) |
| Material | Cuerpo/Tuerca: Latón recubierto de PTFE, Contratuercas: Hierro recubierto de PTFE, Detección lateral: PTFE |
※La frecuencia de respuesta es el valor promedio. Se utiliza el objetivo de detección estándar y el ancho se establece como 2 veces el objetivo de detección estándar, 1/2 de la distancia de detección para la distancia.※Verifique las condiciones del tipo no polar con el dispositivo de conexión.
