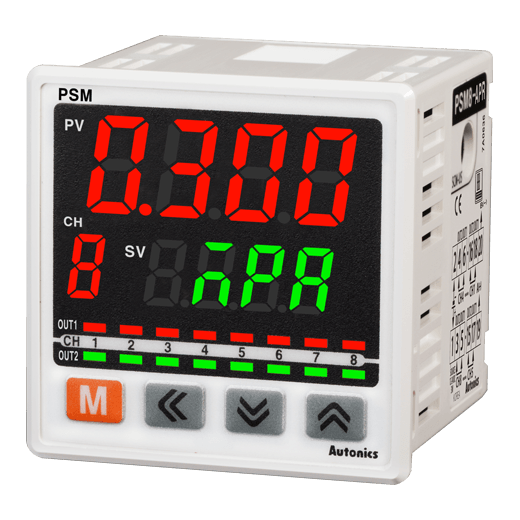

PSM8-APR - Indicadores del sensor de presión multicanal
* La imagen puede diferirPSM8-APR
- Rango de presión del display : Dependiendo del tipo de presión, en la unidad de presión (Vea '▣ Presión nominal y rango máximo de la presión del display')
- Fuente de alimentación : 12-24VCC
± 10% (rizado P-P: máximo 10%) - Consumo de alimentación : Máx. 3W
- Consumo de corriente : Máx. 100mA (agrega 20mA para comunicación RS485)
- Número de canales de entrada : 8
- Temperatura del entorno ambiental : De -10 a 50°C, almacenamiento: de -20 a 60°C
- Ambiente de la humedad ambiente : 30 a 85%RH, almacenamiento: 30 a 85%RH
- Accesorios : Soporte
Hoja de datos Imprimir
| Rango de presión del display | Dependiendo del tipo de presión, en la unidad de presión (Vea '▣ Presión nominal y rango máximo de la presión del display') |
|---|---|
| Fuente de alimentación | 12-24VCC ± 10% (rizado P-P: máximo 10%) |
| Consumo de alimentación | Máx. 3W |
| Consumo de corriente | Máx. 100mA (agrega 20mA para comunicación RS485) |
| Número de canales de entrada | 8 |
| Método de entrada | DC4-20mA |
| Potencia para el sensor externo | 12-24VCC , 40mA para cada canal (máx. Corriente de 1-4 canales: máx. 100mA, máx. Corriente de 5-8 canales: máx. 100mA) |
| Salida de control_Histéresis | Min. intervalo de visualización |
| Salida de control_Error de repetición | ±0.1% F.S. ± intervalo del display mín. |
| Salida de control_Tiempo de respuesta | 5ms, 100ms, 500ms, 1000ms |
| Circuitos de protección de la salida de control | Protección contra salida de sobre corriente, circuito de protección contra alimentación de polaridad inversa |
| Dígito del display | Display PV, display SV: 4-dígitos, display del canal: 1-dígito |
| Display del método de display | Método LED de 7 segmentos ᆞDisplay PV : rojo o verde ᆞDisplay del canal : verde ᆞDisplay SV: rojo |
| Indicador de salida del método de display | 16 (SALIDA1, SALIDA2: 8 por cada uno) |
| Precisión del display | ±0.1% ±2-dígitos (a 23 ±5℃) |
| Salida de control y display de temperatura | 0 a 50℃: ±0.2% F.S. ±2-dígitos (basados en 25℃), -10 a 0℃: ±0.3% F.S. ±2-dígitos |
| Comunicación | Salida de comunicación RS485 (Modbus RTU) |
| Entrada de conexión | Terminal del conector del sensor (para CNE-P04, se vende por separado) |
| Salida de conexión | Terminal con conector Hirose de 20-pines (HIF3BA-20D-2.54R, cable plano de 20-hilos, se vende por separado) |
| Resistencia del aislamiento | 100MΩ ó más (500VDC meggers) |
| Rigidez dieléctrica | 1,000VCA 50/60Hz por 1 mín (entre la terminal de alimentación y el cuerpo), 500VCA 50/60Hz for 1 min (entre la terminal de alimentación y la terminal RS485) |
| Vibración | Amplitud de 1.5mm a frecuencia de 10 a 50Hz por 2 horas, en cada una de las direcciones X, Y, Z |
| Temperatura del entorno ambiental | De -10 a 50°C, almacenamiento: de -20 a 60°C |
| Ambiente de la humedad ambiente | 30 a 85%RH, almacenamiento: 30 a 85%RH |
| Accesorios | Soporte |
| Peso | Aprox.108g(aprox. 65g) |
※El peso incluye el embalaje. El peso entre paréntesis es solo para unidad.
※La resistencia del medio ambiente se clasifica sin congelación ni condensación.
