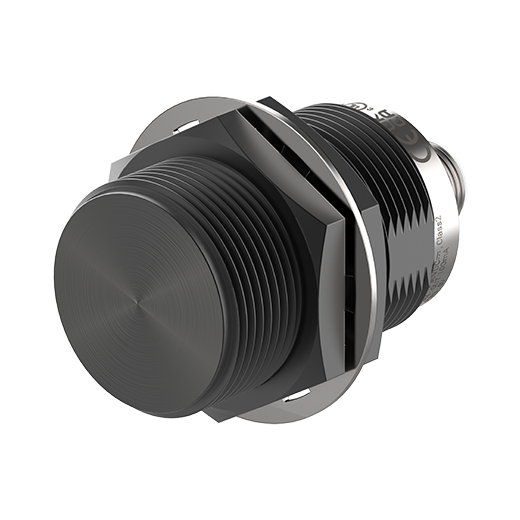

PRFDACM30-12DP-K - Sensores de proximidad inductivos cilíndricos de larga distancia, totalmente metálicos (factor 1 en Fe/Al)

model * La imagen puede diferir
CAD

PRFDACM30-12DP-K

  • Instalación : Al ras
  • Detección del diametro lateral : Ø30mm
  • Distancia de detección : 12mm
  • Histéresis : Max. 15% de la distancia de sensado
  • Objetivo de detección estándar : 54x54x1mm(hierro)

Hoja de datos Imprimir

Hoja de datos
Instalación Al ras
Detección del diametro lateral Ø30mm
Distancia de detección 12mm
Histéresis Max. 15% de la distancia de sensado
Objetivo de detección estándar 54x54x1mm(hierro)
Frecuencia de respuesta 10kHz
Indicador Indicador estable (verde), indicador inestable (naranja), indicador de detección anormal (parpadeo cruzado en verde y naranja)
Peso unitario (peso empaquetado) ≈ 85 g (≈ 140 g)
Fuente de alimentación 10 - 30 VCC@(=)(ondulación P-P: ≤ 10 %)
Especificación de corriente Consumo de corriente: Max. 20mA
Salida de control Max. 100mA
Voltaje residual ≤ 2.5 V
Circuito de protección Circuito de protección contra sobretensiones, cortocircuito de protección desobrecorriente de salida, circuito de protección contra polaridad inversa
Resistencia del aislamiento En 50MΩ (a 500VCC meggers)
Rigidez dieléctrica Entre la parte de carga y el cuerpo: 1,000 VCA~ 50/60 Hz por 1 minuto
Vibración Amplitud de 1.5 mm a una frecuencia de 10 a 55Hz por 2 horas en cada una de las direcciones X, Y, Z
Choque 1.000 m/s² (≈ 100 G) 10 veces en cada una de las direcciones X, Y, Z
Temperatura del entorno ambiental -25 a 70, almacenamiento: -25 a 70 (en estado sin congelamiento o condensación)
Ambiente de la humedad ambiente a. RH, almacenamiento: a RH (en estado sin congelamiento o condensación)
Protección IP66, IP67 (estándar IEC), IP67G (estándar JEM), IP68
Tipo conector Conector M12 tipo plug
Material Cuerpo/Tuerca: de acero inoxidable 303 (SUS303, recubierto de PTFE), tapa trasera: acero inoxidable 303 (SUS303), Contratuerca: acero inoxidable 304 (SUS304), lado de detección: acero inoxidable 303 (SUS303, recubierto de PTFE)

※ Utilice accesorios (tuerca, arandela) hechos de SUS. De lo contrario, no se puede garantizar la distancia de detección.
※ La frecuencia de respuesta es el valor promedio. Se utiliza el objetivo de detección estándar y el ancho se establece como 2 veces el objetivo de detección estándar, 1/2 de la distancia de detección para la distancia.
※ Temperatura del aire ambiente aprobada por UL 60 ℃
※ Espesor: DIA. del lado de detección Ø 12 mm, Ø 18 mm: 0,4 mm / DIA. del lado de detección Ø 30 mm: 0,5 mm
