Ai-M-60MA-R10 - Redüktörlü / Aktüatörlü 2-Fazlı Kapalı Çevrim Step Motorlar

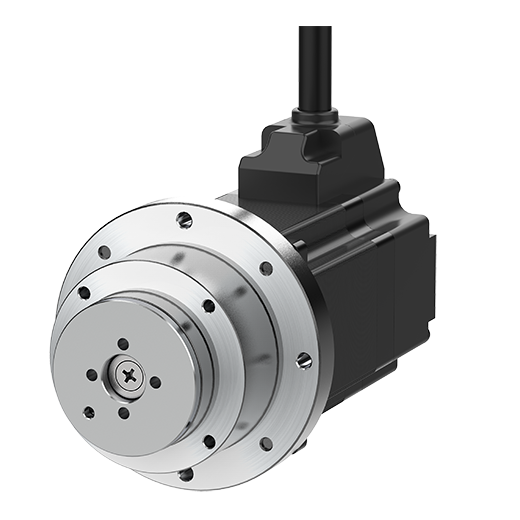

* Resim farklı olabilirAi-M-60MA-R10
- Motor Türü : Dahili döner aktüatörlü
- Redüktörlü : 1:10
- Azami tutma torku : 11N.m
- Rotor Eylemsizlik Momenti : 490×10-7 kg.m²
- Anma akımı : 3.5A/faz
- İzin verilen tork : 7N.m
- Standart adım açısı : 0,18 °
- Geri tepme : 35dk(0,58 °)
- Sargı direnci : 1,23Ω
- İndüktans : 2,6 mH/Faz
- Ağırlık : ≈ 1,60 kg (≈ 1,76 kg)
Teknik özellikleri Yazdır
| Motor Türü | Dahili döner aktüatörlü |
|---|---|
| Redüktörlü | 1:10 |
| Azami tutma torku | 11N.m |
| Rotor Eylemsizlik Momenti | 490×10-7 kg.m² |
| Anma akımı | 3.5A/faz |
| İzin verilen tork | 7N.m |
| Standart adım açısı | 0,18 ° |
| Geri tepme | 35dk(0,58 °) |
| Sargı direnci | 1,23Ω |
| İndüktans | 2,6 mH/Faz |
| Ağırlık | ≈ 1,60 kg (≈ 1,76 kg) |
| Motor fazı | 2-Fazlı |
| Motor_Çalışma yöntemi | Bipolar |
| Yalıtım sınıfı | B tür (130 ℃) |
| Yalıtım direnci | ≥ 100 MΩ (motor bobin koruması arasında 500 VDC  meger) |
| Dielektrik dayanımı | 1 dakika için 500 VAC ~ 50/60 Hz (motor bobin koruması arasında) |
| Titreşim | X, Y, Z yönünde 2 saat boyunca 0 ~ 55Hzfrekansta 1.5 mm genlik |
| Darbe | ≲ 50 G |
| Ortam sıcaklığı | 0 - 50℃, depolama: -20 - 70℃ |
| Ortam nemi | %20-85 RH, depolama: %15-90 RH |
| Koruma yapısı | IP30 (IEC standardı) |
| Besleme | 5VDC ±5%(dalgalanma P-P: Azami 5%) |
| Akım tüketimi | ≤ 50 mA (yüksüz) |
| Çözünürlük | 10,000PPR(2,500PPR×4-çoklu) |
| Kontrol çıkışı | Line Sürücü |
| Çıkış fazı | A,  ,B,  ,Z,  |
| Azami Tepki frekansı | 300kHz |
