PSM4-VR - Çok Kanallı Basınç Sensörü Göstergeleri

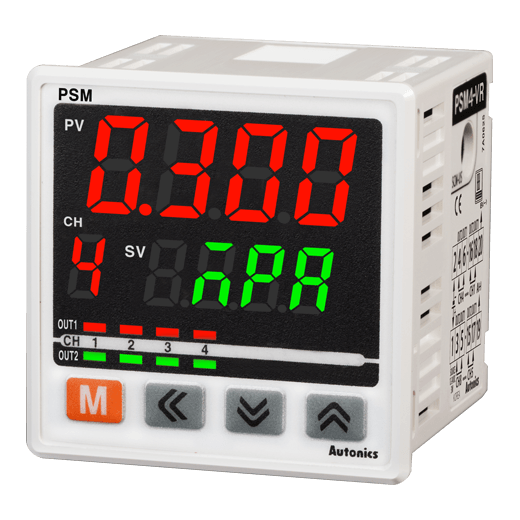

* Resim farklı olabilirPSM4-VR
- Ekran basınç aralığı : Basınç türüne bağlı olarak, basınç birimi (bkz. '' Nominal Basınç ve Azami Ekran Basınç Aralığı ')
- Besleme : 12-24VDC
±10%(dalgalanma P-P: Azami 10%) - Güç tüketimi : Azami 3W
- Akım tüketimi : Azami 100mA (RS485 haberleşme için 20mA ekler.)
- Giriş kanalı sayısı : 4
- Ortam sıcaklığı : -10 - 50℃, depolama: -20 - 60℃
- Ortam nemi : %30 - 85RH, depolama: %30 - 85RH
- Aksesuar : Parantez
Teknik özellikleri Yazdır
| Ekran basınç aralığı | Basınç türüne bağlı olarak, basınç birimi (bkz. '' Nominal Basınç ve Azami Ekran Basınç Aralığı ') |
|---|---|
| Besleme | 12-24VDC ±10%(dalgalanma P-P: Azami 10%) |
| Güç tüketimi | Azami 3W |
| Akım tüketimi | Azami 100mA (RS485 haberleşme için 20mA ekler.) |
| Giriş kanalı sayısı | 4 |
| Giriş yöntemi | 1-5VDC |
| Harici sensör için güç | 12-24VDC , her kanal için 40mA (azami 1-4CH akım: azami. 100mA, azami 5-8CH akım: azami 100mA) |
| Kontrol çıkışı_Gecikme | Asg. görüntüleme aralığı |
| Kontrol çıkışı_tekrar hatası | ±% 0., F.S. ± dak. ekran aralığı |
| Kontrol çıkışı_Tepki süresi | 2.5ms, 100ms, 500ms, 1000ms |
| Kontrol çıkışı koruma devresi | Çıkış akımı kısa devre koruması, ters kutup polarite devresi koruması |
| Ekran hanesi | PV ekran kısmı, SV ekran kısmı: 4 basamaklı, kanal ekran kısmı: 1 basamaklı |
| Ekran gösterim yöntemi | 7 segmentli LED yöntemi ᆞ PV ekran parçası: kırmızı veya yeşil ᆞ SV ekran parçası: yeşil ᆞ Kanal görüntüleme parçası: kırmızı |
| Ekran gösterim yöntemi göstergesi | 8 (OUT1, OUT2: her biri için 4) |
| Gösterim hassasiyeti | ±% 0,1 ± 2 basamaklı (23 ± 5 ℃'de) |
| Kontrol çıkışı ve ekran sıcaklığı | 0 - 50 ℃: ±% 0,2 F.S. ± 2 hane (25 ℃ temel alınarak), -10 ila 0 ℃: ±% 0.3 F.S. ± 2 basamaklı |
| Haberleşme | RS485 haberleşme çıkışı(Modbus RTU) |
| Bağlantı girişi | Sensör konektörü terminali (CNE-P04 için, ayrıca satılır) |
| Bağlantı çıkışı | Hirose konektörü 20 pinli (HIF3BA-20D-2,54R, düz kablo 20 kablolu ayrı satılır) terminal |
| Yalıtım direnci | 100MΩ ya da daha fazlası (500VDC megerle) |
| Dielektrik dayanımı | 1 dakika boyunca 1,000VAC 50 / 60Hz (güç terminali ile kasa arasında), 1 dakika için 500VAC 50 / 60Hz (güç terminali ile RS485 terminali arasında) |
| Titreşim | X, Y, Z yönünde 2 saat boyunca 0 ~ 55Hzfrekansta 1.5 mm genlik |
| Ortam sıcaklığı | -10 - 50℃, depolama: -20 - 60℃ |
| Ortam nemi | %30 - 85RH, depolama: %30 - 85RH |
| Aksesuar | Parantez |
| Ağırlık | Yaklaşık 108g(Yaklaşık 65g) |
※Ağırlık ambalajı içerir. Parantez içindeki ağırlık sadece birim içindir.
※Ortamın dayanım değerleri, donma ya da yoğunlaşma olmayan ortamlar için geçerlidir.
