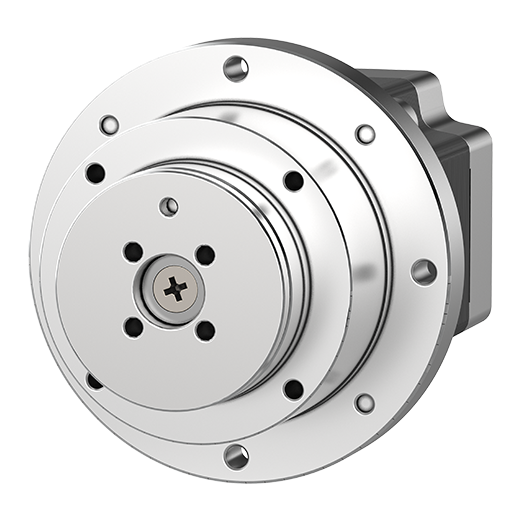

A50K-M566W-R10 - 5相步進馬達（旋轉執行器型）

數據表 列印

數據表

基本步進角[全/半]	0.072º/0.036º
最大允許扭矩	50kgf.cm
轉子慣性力矩	280g·cm²
繞線電阻	1.1Ω
額定電流	1.4A/相
馬達長度	93.5mm
軸類型	雙軸
減速比	1:10
接線方式	五角形
防護等級	IP30
允許速度範圍	0~180rpm
齒隙	±20'(0.33˚)
電磁煞車-額定勵磁電壓	24VDC ±10%(no-polarity)
電磁煞車-額定勵磁電流	0.33A
電磁煞車_靜態摩擦扭矩	Min. 8kgf.cm
電磁煞車_轉子慣性扭矩	29×10-7kgf.cm²
電磁煞車-B型煞車	通電：煞車解除，斷電：煞車運行
電磁煞車-動作時間	Max.20ms
電磁煞車-釋放時間	Max. 25ms
絕對位置誤差	±20'(0.33˚)
空轉	±20'(0.33˚)
重量	約1.4kg(約1.3kg)

※Motor length is measured without shaft.
※Max. holding torque/Max. allowable torque is maintenance torque in stopping the motor when supply the rated current and is standard method for comparing the Performance of motors.
※The weight includes packaging. The weight in parenthesis is for unit only.
※Environment resistance is rated at no freezing or condensation.
