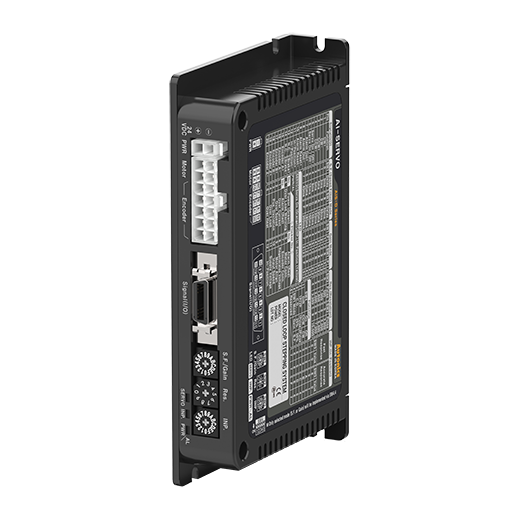

AiS-D-56SA-B - 2相閉環步進馬達驅動器

數據表 列印

數據表

驅動器操作方法	雙極恆定電流驅動
馬達驅動應用	車架尺寸56mm，軸型，內建煞車型2相閉環步進馬達（Ai-M-56SA-B）
驅動器分辨率	500, 1000, 1600, 2000, 3200, 3600, 5000, 6400, 7200, 10000 PPR(SW2)
驅動器-電源電壓	24VDC
驅動器最大驅動電流	3.5A/相
驅動器-最大消耗電流	120W
驅動輸出	位置，警報輸出，制動，編碼器信號(A, , B, , Z, )
驅動器-防護等級	IP20
驅動器-認證
驅動器-環境-環境溫度	0~50℃, 儲存時: -20~70℃
驅動器環境濕度	35 ~ 85%RH, 儲存時: 10 ~ 90%RH
驅動器重量	約400g(約290g)

※Built-in brake type 2-phase shaft type closed loop stepper motor (Ai-M-B Series) and built-in brake type 2-phase closed loop stepper motor driver (AiS-D-B Series) are available to order as a set (AiS-□-B).
※Sold separately: Power cable(CJ-PW-□), I/O cable(CJ-MP20-HP□), Motor+Encoder cable(normal: CID14M-□, moving: CIDF14M-□)
※Max. power consumption during operation. When changing the load rapidly, instantaneous peak current may increase. The capacity of power supply should be over 1.5 to 2 times of max. power consumption.
※RUN current varies depending on the input RUN frequency and max. RUN current at the moment varies also.
※The weight includes packaging. The weight in parenthesis is for unit only.
※Environment resistance is rated at no freezing or condensation.
