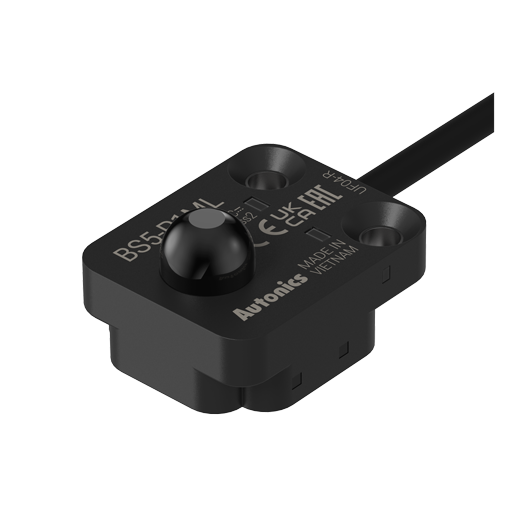

BS5-P1ML - 按鈕型微型光電感測器

數據表 列印

數據表

動作方式	按鈕型
按鈕操作規格-停止位置	5.0±0.4mm
按鈕操作規格-輸出切換位置（操作限位）	4.0±0.5mm
按鈕操作限位	Max. 0mm
光源	紅外線LED(940nm)
電源電壓	12-24VDC±10%(漣波P-P: Max.10%)
消耗電流	Max.35mA
動作負載	Max. 3N(Max. 0.3kgf)
動作模式	Light ON
控制輸出	NPN集電極開路
連接線纜類型	配線引出型(Ø3，1m)
環境光照度	日光燈: Max.1,000lx(收光面光照度)
環境溫度	-20~55℃，儲存時: -25~70℃
防護等級	IP40
環境濕度	35~85%RH，儲存時: 35~85%RH
外部輸入回應	Max.1ms
材質	外殼: PC + 玻璃光纖，按鍵: PC+G，螺帽: SUS304(304不鏽鋼)
重量	約50g(約30g)

※Detection occurs when the button is pushed and the light source is blocked.
※Stop position: position of the button without any applied pressure, Output switching position: position where the output switches ON/OFF, Operation limit position: position of the button when fully pushed

※Operation load: Pressure required to push the button from stop position to output switching position
※External input when using emitter OFF function or check stable operation functions.
※The weight includes packaging. The weight in parenthesis is for unit only.
※The temperature or humidity mentioned in Environment indicates a non freezing or condensation.
