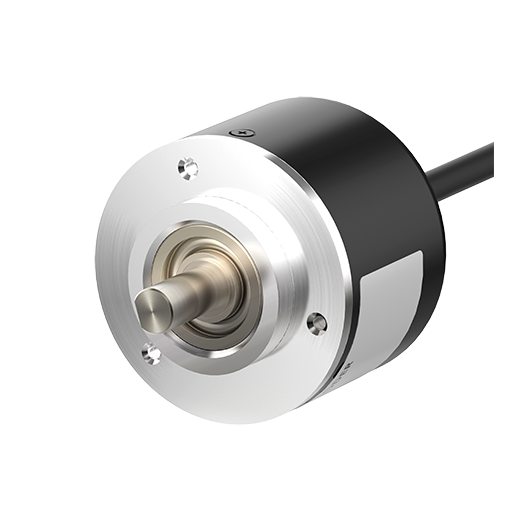

MGA50S8-360-3F-N-24 - 外徑50mm磁性絕對值型旋轉編碼器（軸型）

數據表 列印

數據表

軸外徑	Ø8mm
最大響應頻率	30kHz
最大允許轉速	3000rpm
啟動力矩	Max.70gf.cm(Max.0.00686N.m)
解析度	360P/R
輸出碼制	格雷碼
旋轉方向	CW方向輸出值增加
控制輸出	NPN集電極開路
電源電壓	12-24VDC ±5%(漣波 P-P: Max.5%)
連接線纜類型	軸向配線引出型
防護等級	IP50
電氣規格-輸出_位置誤差	±1-bit(LSB: 最低有效位元)
電氣規格-輸出相位/輸出角度	TS: 2°±25'(9-bit)
環境溫度	-10~70℃，儲存時: -25~85℃
環境濕度	35~85%RH，儲存時: 35~90%RH
附件	支架，聯軸器
重量	約400g(約270g)

※When turning ON/OFF the unit, there may be ±1-bit (LSB) error at present position by hysteresis.
※TP1, TP2 other output angles are available as option.
※Make sure that max. response revolution should be lower than or equal to max. allowable revolution when selecting the resolution.
[Max. response revolution (rpm) = Max. response frequency/Resolution × 60sec]
※The weight includes packaging. The weight in parenthesis is for unit only.
※Environment resistance is rated at no freezing or condensation.
