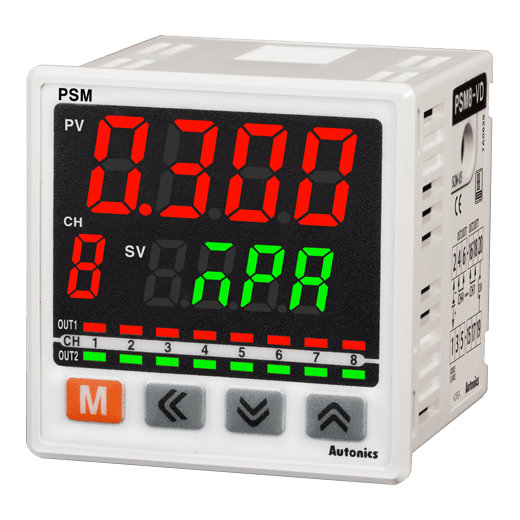

PSM8-VD - 多通道壓力感測器指示器

數據表 列印

數據表

顯示壓力範圍	壓力種類，依壓力單位有變化，(請參考▣ 額定壓力及最大壓力顯示範圍)
電源電壓	12-24VDC±10%(漣波P-P: Max.10%)
消耗功率	Max. 3W
消耗電流	100mA 以下(RS485通訊連接時 120mA)
輸入通道數量	8EA
輸入方式	1-5VDC
感測器電源	12-24VDC , 各通道40mA (1-4通道最大電流100mA以下，5-8通道最大電流100mA 以下)
控制輸出_滯後值	最小顯示單位
控制輸出_重複誤差	±0.1% F.S. ±最小顯示間距
控制輸出_響應時間	5ms, 100ms, 500ms, 1000ms
控制輸出_保護電路	輸出短路過電流保護、反向電源極性保護電路
顯示位數	目前值顯示部位，設定值顯示部位： 4digit, 通道顯示部位: 1digit
顯示方式-顯示部位	7段LED類型 ᆞ目前值顯示部分：紅色或綠色ᆞ設定值顯示部分：綠色ᆞ通道顯示部分：紅色
顯示方式-控制輸出指示燈	16個 (OUT1, OUT2 各8個)
顯示精度	±0.1% ±2digit (23 ±5℃)
控制輸出和顯示溫度特性	0~50℃: ±0.2% F.S. ±2digit(25℃ 標準), -10~0℃: ±0.3% F.S. ±2digit
數位輸入	數位輸入(1點) ᆞ節點輸入-[L]: 0.2V 以下 ᆞ非節點輸入: ON時殘留電壓1.0V以下，OFF 時漏電流0.1mA以下
連接方式-輸入端	感知器連接器（CNE-P04專用，另售）端子
連接方式-輸出端	Hirose 連接器 20PIN(HIF3BA-20D-2.54R, Flat cable 20심, 另售品) 端子台
絕緣阻抗	100MΩ 以上 (500VDC 兆歐姆)
耐電壓	0
耐振動	10~55Hz(週期1分鐘)振幅1.5mm X, Y, Z各方向2小時
環境溫度	-10~50℃，儲存時: -20~60℃
環境濕度	30~85%RH,儲存時: 30~85%RH
附件	支架
重量	約108g(約65g)

※Current consumption: Execpt current consumption of sensor part. When all output LED are ON, it is max. 120mA.
※Power supply for sensor: Do not short +V and 0V of sensor connector. It may cause break inner circuit.
※The weight includes packaging. The weight in parenthesis is for unit only.
※Environment resistance is rated at no freezing or condensation.
