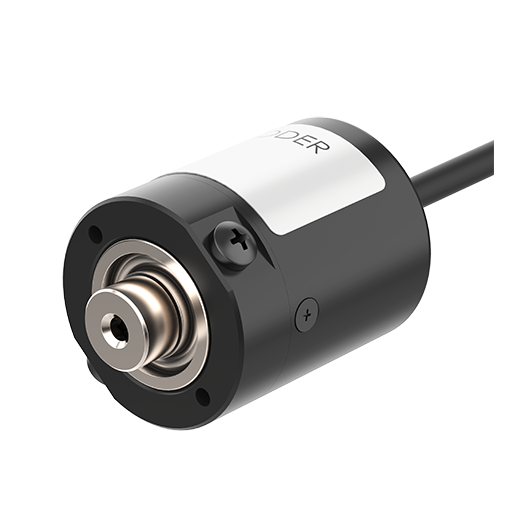

E20HB2-100-6-L-5-R - Bộ mã hóa vòng quay tương đối 20mm (Loại lỗ liền thân)

Bảng dữ liệu In

Bảng dữ liệu

Đường kính trong trục	Ø2mm
Tần số đáp ứng tối đa	100kHz
Độ phân giải cho phép tối đa	6000rpm
Mô-men khởi động	Max. 5gf.cm(max. 0.00049N.m)
Độ phân giải	100P/R
Pha ngõ ra	A, ,B, ,Z,
Ngõ ra điều khiển	Line Driver
Nguồn cấp	5VDC ±5%(sóng P-P: max. 5%)
Loại kết nối	Loại cáp trục
Cấu trúc bảo vệ	IP50
Môi trường_Nhiệt độ xung quanh	-10 đến 70℃, bảo quản: -20 đến 80℃
Môi trường_Độ ẩm xung quanh	35 đến 85%RH, bảo quản: 35 đến 90%RH
Phụ kiện	Giá lắp
Trọng lượng	Xấp xỉ 35g

※Nguồn của driver Line chỉ 5VDC.
※Đảm bảo rằng vòng quay đáp ứng tối đa phải thấp hơn hoặc bằng vòng quay cho phép tối đa khi chọn độ phân giải.
[Vòng quay đáp ứng tối đa (rpm) = Tần số đáp ứng tối đa / Độ phân giải × 60 giây]
※Trọng lượng bao gồm bao bì. Trọng lượng trong ngoặc là trọng lượng thiết bị.
※Độ bền được đo ở điều kiện môi trường không đông hoặc ngưng tụ.
