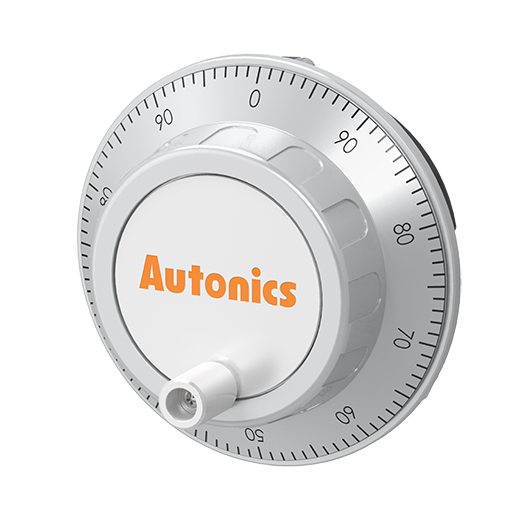

ENH-100-1-V-24 - Bộ mã hóa vòng quay tương đối loại quay tay

Bảng dữ liệu In

Bảng dữ liệu

Tần số đáp ứng tối đa	10kHz
Độ phân giải cho phép tối đa	≤ 200 rpm(Thông thường), ≤ 600 rpm(Đỉnh)
Mô-men khởi động	Max. 1kgf.cm(max. 0.098N.m)
Độ phân giải	100P/R
Pha ngõ ra	A,B
Vị trí dừng	Normal "H"
Ngõ ra điều khiển	Điện áp
Nguồn cấp	12-24VDC ±5%(sóng P-P: max. 5%)
Kết nối	Terminal block
Cấu trúc bảo vệ	IP54 (phần trước, tiêu chuẩn IEC)
Môi trường_Nhiệt độ xung quanh	-10 đến 70℃, bảo quản: -25 đến 85℃
Môi trường_Độ ẩm xung quanh	35 đến 85%RH, bảo quản: 35 đến 90%RH
Trọng lượng	Xấp xỉ 330g(Xấp xỉ 260g)

※Đảm bảo rằng vòng quay đáp ứng tối đa phải thấp hơn hoặc bằng vòng quay cho phép tối đa khi chọn độ phân giải.
[Vòng quay đáp ứng tối đa (rpm) = Tần số đáp ứng tối đa / Độ phân giải × 60 giây]
※Trọng lượng bao gồm bao bì. Trọng lượng trong ngoặc là trọng lượng thiết bị.
※Độ bền được đo ở điều kiện môi trường không đông hoặc ngưng tụ.
