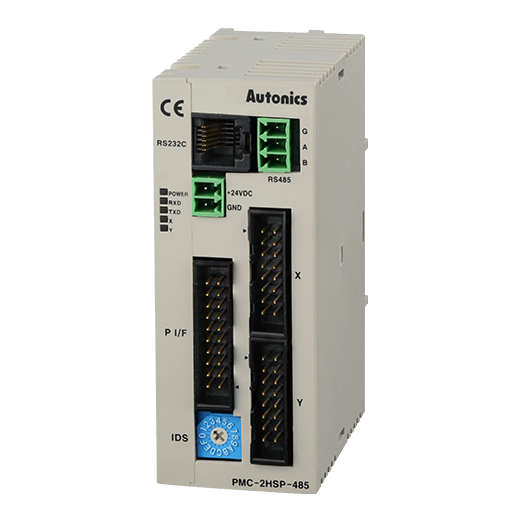

PMC-2HSP-485 - Bộ điều khiển chuyển động 2 trục

Bảng dữ liệu In

Bảng dữ liệu

Số trục	2 trục
Loại	Loại độc lập
Đặc điểm chính	Tăng / giảm tốc hình chữ S
Tiếp điểm ngõ vào/ngõ ra	I/F song song: 13/4 Trục X: 8/6 (chung: 2/2) Trục Y: 8/6 (chung: 2/2)
Nội suy	Nội suy tuyến tính 2 trục, nội suy vòng, nội suy cung
Chế độ hoạt động	INDEX, PROGRAM(200 bước), JOG, CONTINUOUS
Cài đặt đúng vị trí	TUYỆT ĐỐI, TƯƠNG ĐỐI
Tốc độ điều khiển	1pps~4Mpps
Phương pháp kết nối	RS485
Giao thức truyền thông	Modbus RTU
Thư viện áp dụng	Ngôn ngữ lập trình C (DLL)
Nguồn cấp	24VDC
Số bước Index	64 bước mỗi trục
I/O	• Song song I / F (CN3): 13 ngõ vào, 4 ngõ ra • Song song I / F (CN3): 13 đầu vào, 4 đầu ra• Trục X (CN4) / trục Y (CN5): 8 ngõ vào, 6 ngõ ra (đa năng I / O, 2)
Phụ kiện	• [Thông dụng] Giắc cắm nguồn, giắc cắm I / O: 3 (PI / F, trục X, trục Y), RS232C Cáp truyền thông (1.5m): 1 • [Loại USB] USB Cáp truyền thông 1m: 1 • [RS485] Giắc cắm RS485: 1
Môi trường_Nhiệt độ xung quanh	0 đến 45℃, bảo quản: -15 đến 70℃
Môi trường_Độ ẩm xung quanh	20 đến 90%RH, bảo quản: 20 đến 90%RH
Trọng lượng	Xấp xỉ 344g(Xấp xỉ 101.5g)

※Điều khiển chức năng chương trình 'LID', 'CID', 'FID', 'RID': Các lệnh này chỉ dành cho series PMC-2HSP.
※Trọng lượng bao gồm bao bì. Trọng lượng trong ngoặc là trọng lượng thiết bị.
※Độ bền được đo ở điều kiện môi trường không đông hoặc ngưng tụ.

Được sử dụng cùng với

•

  atMotion

  atMotion là phần mềm quản lý các thiết bị chuyển động của Autonics. Với giao diện đồ họa thân thiện, phần mềm cho phép người dùng dễ dàng cài đặt các thông số, theo dõi trạng thái hoạt động và ghi nhật ký dữ liệu.
