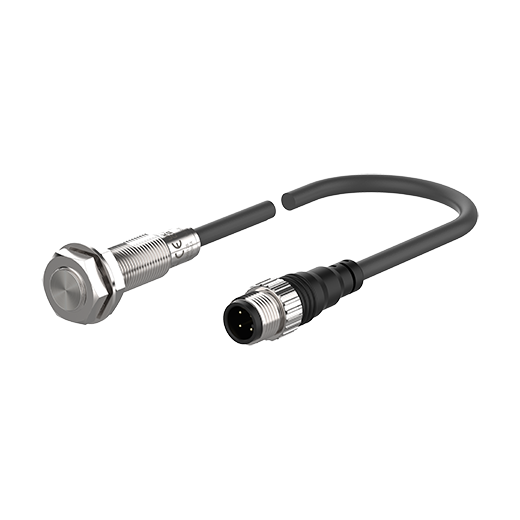

PRFDW12-3DN-V-K - Cảm biến tiệm cận cảm ứng từ loại hình trụ, khoảng cách phát hiện dài, toàn thân kim loại (Hệ số 1 đối với sắt (Fe) và nhôm (Al))

model * Hình ảnh có thể khác
CAD

PRFDW12-3DN-V-K

  • Cài đặt : Lồi
  • Đường kính cạnh phát hiện : Ø12mm
  • Khoảng cách phát hiện : 3mm
  • Độ trễ : Max. 15% khoảng cách phát hiện
  • Khoảng cách phát hiện tiêu chuẩn : 21×21×1mm(sắt)

Bảng dữ liệu In

Bảng dữ liệu
Cài đặt Lồi
Đường kính cạnh phát hiện Ø12mm
Khoảng cách phát hiện 3mm
Độ trễ Max. 15% khoảng cách phát hiện
Khoảng cách phát hiện tiêu chuẩn 21×21×1mm(sắt)
Tần số đáp ứng 10kHz
Bộ chỉ thị Chỉ báo ổn định (màu xanh lá), chỉ báo không ổn định (màu cam), chỉ báo phát hiện bất thường (đèn báo nhấp nháy xen kẽ xanh lá và cam)
Khối lượng thiết bị (khối lượng đóng gói) ≈ 35 g (≈ 60 g)
Nguồn cấp 10 - 30 VDC@(=)(dao động P-P: ≤ 10 %)
Thông số dòng Dòng tiêu thụ: Max. 20mA
Ngõ ra điều khiển Max. 100mA
Điện áp dư ≤ 2.5 V
Mạch bảo vệ Mạch bảo vệ chống quá áp, mạch bảo vệ chống quá dòng/ngắn mạch ngõ ra, mạch bảo vệ chống nối ngược cực nguồn
Điện trở cách điện Trên 50MΩ (tại 500VDC)
Độ bền điện môi Giữa phần sạc và vỏ: 1,000 VAC~ 50/60 Hz trong 1 phút
Rung động Khuếch đại gấp đôi 1.5 mm với tần số từ 10 đến 55Hz theo mỗi phương X, Y, Z trong 2 giờ
Va chạm 1,000 m/s² (≈ 100 G) theo mỗi phương X, Y, Z trong 10 lần
Môi trường_Nhiệt độ xung quanh -25 đến 70 ℃, bảo quản: -25 đến 70 ℃ (không đóng băng hoặc ngưng tụ)
Môi trường_Độ ẩm xung quanh 35 đến 95 %RH, bảo quản: 35 đến 95 %RH (không đông lạnh hoặc ngưng tụ)
Cấu trúc bảo vệ IP66, IP67 (IEC tiêu chuẩn)
Kết nối Loại giắc cắm cáp
Loại giắc cắm Giắc cắm đầu đực M12
Tiêu chuẩn/Chất liệu cáp Cáp chống dầu (màu xám đậm)
Chất liệu Vỏ / Đai ốc: thép không gỉ 303 (SUS303), long đền: thép không gỉ 304 (SUS304), cạnh phát hiện: thép không gỉ 303 (SUS303)

※ Sử dụng phụ kiện (đai ốc, vòng đệm) làm bằng SUS. Nếu không, khoảng cách cảm biến không thể được đảm bảo.
※ Tần số đáp ứng là giá trị trung bình. Mục tiêu cảm biến tiêu chuẩn được sử dụng và chiều rộng được đặt gấp 2 lần mục tiêu cảm biến tiêu chuẩn, 1/2 khoảng cách cảm biến cho khoảng cách.
※ Nhiệt độ không khí xung quanh được UL phê duyệt 60 ℃
※ Độ dày: ĐK. mặt cảm biến Ø 12 mm, Ø 18 mm: 0,4 mm / ĐK. mặt cảm biến Ø 30 mm: 0,5 mm
