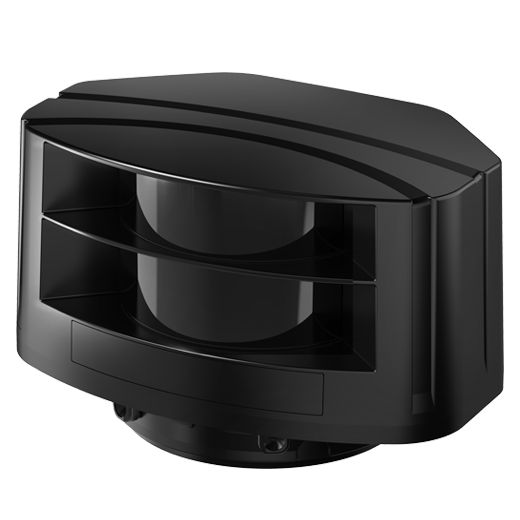

LSE-4A5R2 - Escáneres láser 2D de 4 canales (Descontinuado)

Hoja de datos Imprimir

Hoja de datos

Fuente de alimentación	24VCC
Rango de voltaje disponible	80 a 120% del voltaje nominal
Propiedad emitida de clase de láser	CLASE 1
Propiedad emitida de banda de longitud de onda	905nm
Propiedad emitida de máx. alimentación de salida	75W
Resolución angular	0.4°
Ángulo de apertura	90°
Reflectividad del objeto	Min. 2%
Modo de escaneo	Movimiento y presencia
Zona de monitoreo	0.3×0.3m a 5.6×5.6m (reflectividad de objetivo: a aprox. 10%)
Min. size of the scanning target	ㆍA distancia de detección de 3m: aprox. W2.1×H2.1×L2.1cm ㆍA distancia de detección de 5m: aprox. W3.5×H3.5×L3.5cm ㆍReflectividad de objeto: 90% (a tarjeta Kodak Gray R-27)
Consumo de alimentación	Máx. 8W
Tiempo de respuesta	Typ. 20 a 80ms+tiempo de monitoreo
Entrada	Entrada de optoacoplador: 1 (modo de prueba de salida) ㆍ[H]: mín. 8VCC (máx. 30VCC ), [L]: máx. 3VCC ㆍ [H] opera como modo de prueba de salida y muestra la salida de detección de obstáculos y la salida del estado de error.
Salida	Salida a relevador PhotoMOS: 2 (salida de detección de obstáculos, salida del estado de error.) ㆍAislamiento galvánico, sin polaridad ㆍ30VCC / 24VCA, máx. 80mACC (carga resistiva) ㆍResistencia de salida: 30Ω ㆍTiempo de conmutación: t on=5ms, t off=5ms
Instalación del ángulo del escáner láser	-45
Ángulo de rotación del soporte de instalación	-5 a 5°
Ángulo de inclinación del soporte de instalación	-3 a 3°
Contaminación frontal	Funcionamiento normal con máx. 30% de contaminación de un material
Interfaz de comunicación	Ethernet
Esperanza de vida	Máx. 6.8 años (60,000 horas)
Resistencia del aislamiento	Por encima de 5MΩ (a 500VCC meggers)
Rigidez dieléctrica	500VCA 50/60Hz por 1 minuto
Vibración	Max. 2G (18.7m/s²)
Choque	30G/18ms
Iluminación del entorno ambiental	Luz solar: máx. 100,000lx
Temperatura del entorno ambiental	-30 a 60℃
Ambiente de la humedad ambiente	0 a 95%RH, almacenamiento: 0 a 95%RH
Material	Polycarbonate
Protección	IP67 (estándar IEC)
Cable de alimentación y de E/S	Ø5mm, 8-hilos, 5m (AWG 26, diámetro del núcleo: 0.16mm, número de núcleos: 7, diámetro del aislante: Ø1mm)
Cable Ethernet	Ø5mm, 4-hilos, 3m, cable blindado (AWG 26, diámetro del núcleo: 0.16mm, número de núcleos: 7, diámetro del aislante: Ø1mm)
Accesorios	Soporte, Tornillo de rosca de M2.6×L6 (para fijación del ángulo de rotación del soporte): llave allen de 2, 3mm
Programa de PC componente	atLidar (programa de escáner láser)
Normas de ferrocaril en Corea	KRS SG 0068
Peso	Aprox. 0.96kg (aprox 0.58kg)

※ La zona de monitoreo puede cambiar dependiendo del ajuste del nivel de sensibilidad.
※ El 'Tiempo de monitoreo' se puede ajustar con control remoto o atLidar.
※ Ángulo de instalación: Por favor vea '▣ Instalación'.
※ Ángulo de rotación del soporte de instalación: Representa el rango de alineación del escáner láser y permite ajustarse dentro de un rango de -5 a 5 basado en la línea de marca.
※ Interfaz de comunicación: Se usa para ajustar las posiciones del sensor, parámetros y monitoreo de la información de estado
※ La temperatura ambiente al suministro de alimentación es de -30 a 60℃ y al cortar la alimentación es de -10 a 60℃.
※ El peso es solo el peso del empaque. El peso en paréntesis es solo el peso de la unidad.
※ La temperatura o humedad mencionadas se encuentran en estado sin congelación o condensación.

Usado junto con

•

  atLidar

  El software para el escáner láser atLiDAR es un software dedicado para los escáners láser de Autonics. Los usuarios pueden configurar fácilmente escáneres láser y establecer parámetros con el programa. El software también permite monitorear el estado en tiempo real y monitorear el registro de datos con una interfaz gráfica de usuario. Los escáneres láser están conectados a través de comunicación Ethernet.
