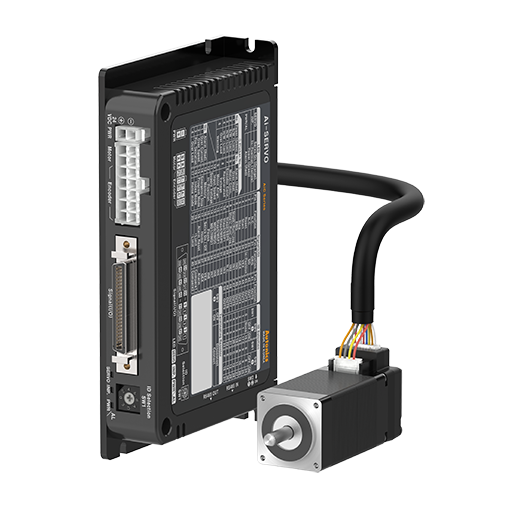

AiC-28LB - 2-Phasen-Schrittmotorsystem mit geschlossenem Regelkreis und integrierten Steuerungen

AiC-28LB
- Treiber_Komm. Spezifikationen : Modbus RTU
- Treiber_Stromversorgung : 24VDC
- Treiber_Max. Leistung : ≤ 60 W
- Treiber_Max. Strom ausführen : 1.0A/Phase
- Motor_Rotor-Trägheitsmoment : 18×10-7 kg · m²
- Motor_Max. Haltedrehmoment : 0.16 N m
Datenblatt Drucken
Treiber_Komm. Spezifikationen | Modbus RTU |
---|---|
Treiber_Stromversorgung | 24VDC |
Treiber_Max. Leistung | ≤ 60 W |
Treiber_Max. Strom ausführen | 1.0A/Phase |
Treiber_Auflösung | 500 (Werkseinstellung), 1000, 1600, 2000, 3600, 5000, 6400, 7200, 10000, 16000 [Puls/Umdrehung] |
Motor_Rotor-Trägheitsmoment | 18×10-7 kg · m² |
Driver_Operation Methode | Bipolarer Konstantstrom Antrieb |
Treiber_Umgebung_Umgebungstemperatur | 0 bis 50℃, Lagerung: -10 bis 60℃ |
Fahrer_Umgebung_Umgebungsfeuchte | 35 bis 85 % RH, Lagerung: 10 bis 90 % RH |
Struktur Driver_Protection | IP20 (IEC-Norm) |
Treiber_Einheit Gewicht (verpackt) | ≈ 300 g (≈ 460 g) |
Motor_Max. Haltedrehmoment | 0.16 N m |
Motor_Nennstrom | 1.0A/Phase |
Motor_Basic Schrittwinkel [FULL/HALF] | 1.8º/0.9º |
Motor_Windwiderstand | 10.1Ω |
Motorphase | 2-Phase |
Motor_Betrieb Methode | Bipolar |
Motor_Umgebung_Umgebungstemperatur | 0 bis 50℃, Lagerung: -20 bis 70℃ |
Motor_Umgebung_Umgebungsfeuchte | 20 bis 85%RH, Lagerung: 15 bis 90%RH |
Struktur Motor_Schutz | IP30 |
Motor_Ausgangsphase | A, |
Motor_Max. Ansprechfrequenz | 1,000kHz |
Motor_Gewicht | Ca. 0,342kg (ca. 0,248kg) |
Motor_Motorlänge | 65mm |
Motor_Auflösung | 16.000PPR (4.000PPR×4-Multiplikation) |
