AiC-35SB-EC - EtherCAT-Komm. Typ 2-Phasen-Schrittmotor-System mit geschlossenem Regelkreis

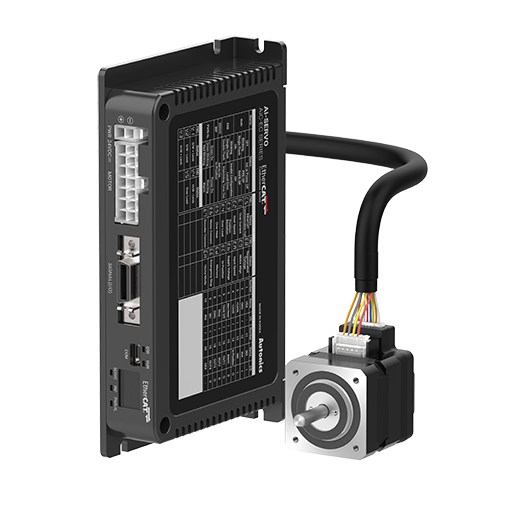

Abbildung kann abweichenAiC-35SB-EC
- Treiber_Komm. Spezifikationen : EtherCAT
- Treiber_Stromversorgung : 24VDC
- Treiber_Max. Leistung : ≤ 60 W
- Treiber_Max. Strom ausführen : 1.2A/Phase
- Motor_Rotor-Trägheitsmoment : 8×10-7 kg · m²
- Motor_Max. Haltedrehmoment : 0.07 N m
Datenblatt Drucken
| Treiber_Komm. Spezifikationen | EtherCAT |
|---|---|
| Treiber_Stromversorgung | 24VDC |
| Treiber_Max. Leistung | ≤ 60 W |
| Treiber_Max. Strom ausführen | 1.2A/Phase |
| Treiber_Auflösung | 500, 1000, 1600, 2000, 3600, 5000, 6400, 7200, 10000 (factory default), 16000 PPR |
| Motor_Rotor-Trägheitsmoment | 8×10-7 kg · m² |
| Driver_Operation Methode | Bipolarer Konstantstrom Antrieb |
| Treiber_Umgebung_Umgebungstemperatur | 0 bis 50℃, Lagerung: -10 bis 60℃ |
| Fahrer_Umgebung_Umgebungsfeuchte | 35 bis 85 % RH, Lagerung: 10 bis 90 % RH |
| Struktur Driver_Protection | IP20 (IEC-Norm) |
| Treiber_Einheit Gewicht (verpackt) | ≈ 350 g (≈ 500 g) |
| Motor_Max. Haltedrehmoment | 0.07 N m |
| Motor_Nennstrom | 1.2A/Phase |
| Motor_Basic Schrittwinkel [FULL/HALF] | 1.8º/0.9º |
| Motor_Windwiderstand | 2.1Ω |
| Motorphase | 2-Phase |
| Motor_Betrieb Methode | Bipolar |
| Motor_Umgebung_Umgebungstemperatur | 0 bis 50℃, Lagerung: -20 bis 70℃ |
| Motor_Umgebung_Umgebungsfeuchte | 20 bis 85%RH, Lagerung: 15 bis 90%RH |
| Struktur Motor_Schutz | IP30 |
| Motor_Ausgangsphase | A,  , B,  , Z,  |
| Motor_Max. Ansprechfrequenz | 1,000kHz |
| Motor_Gewicht | Ca. 0,278 g (ca. 0,180 kg) |
| Motor_Motorlänge | 41.5mm |
| Motor_Auflösung | 16.000PPR (4.000PPR×4-Multiplikation) |
