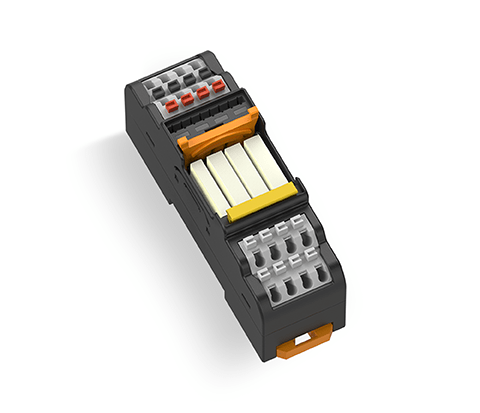

Serie ABL - Bloques de terminales de relé (tipo push-in sin tornillos)

Modelo

Acercarse

※ Por favor use el buscador de modelos de a continuación para encontrar modelos específicos.
※ Consulte la Guía de selección de cables para seleccionar los cables de E/S correctos.

• Método de conexión simple y seguro

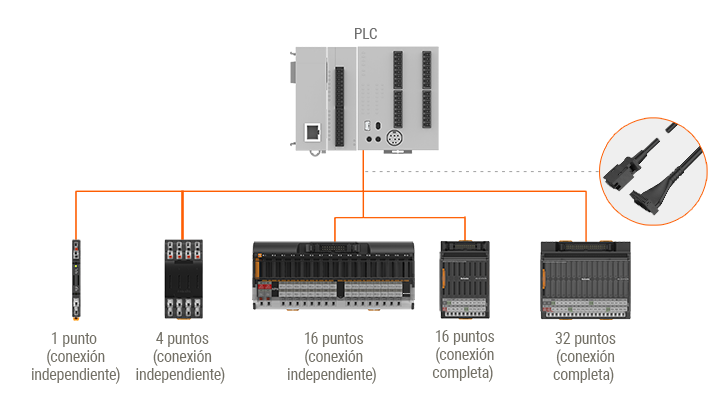

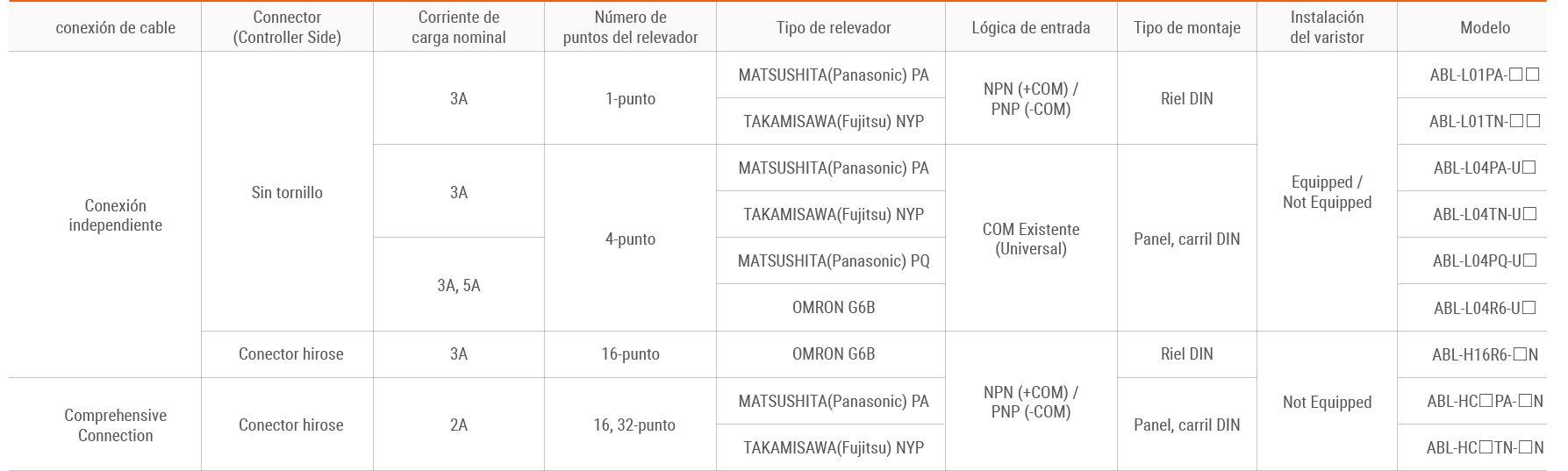

  La serie ABL ofrece varias líneas con diversos puntos de relé, corriente de carga nominal y modelos lógicos de entrada para una aplicación flexible.
  Selección entre conexión independiente / completa para el tipo de 16 puntos



  Acercarse

• Fácil cableado y conexión estable con conexión push-in sin tornillos

  La serie ABL presenta una conexión simple sin tornillos tipo push-in que permite un cableado sencillo, una conexión segura y duradera, alta resistencia a la vibración, tiempo de instalación y de ajuste reducido.



  Acercarse

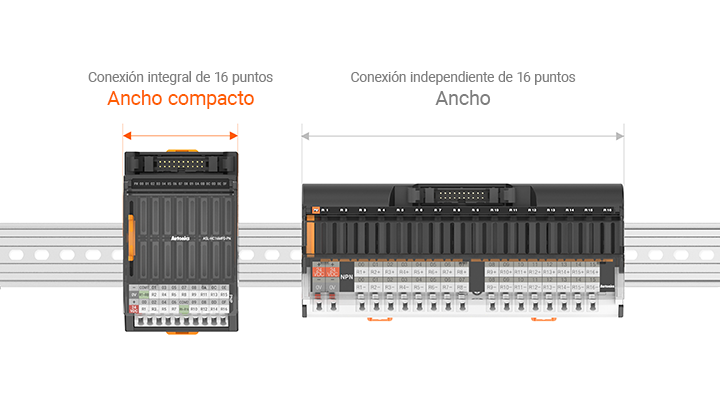

• Diseño compacto que permite un ahorra de espacio

  La serie ABL presenta un diseño que permite un ahorro de espacio con pitch terminal de 5 mm* y una disposición de relé de 2 líneas para conectar más dispositivos en un espacio limitado (tipo de conexión integral).
  Disponible para tipo de 4 puntos (ABL-L04PA/TN-□)



  Acercarse

Selección entre salida independiente y carga común mediante barra de puente

Selección entre opción de salida independiente y de carga común cambiando la ubicación de la barra de puente. Permite flexibilidad para su uso en diversas aplicaciones.
Sólo en tipo de conexión independiente. (Para el tipo de 16 puntos, solo está disponible Carga común).
El tipo de 1 punto se puede usar cuando se conectan 4 modelos.

•

  Acercarse

  Conexión independiente

•

  Acercarse

  Común (Usando barra puente)

•

  Acercarse

  Alimentación común (superior)/ Carga común (inferior)

Selección de entrada (NPN, PNP) con barra puente

Selección entre opciones de entrada NPN (+ COM) y PNP (- COM) cambiando la ubicación de la barra de puente. Permite flexibilidad para su uso en diversas aplicaciones.
Solo para modelo ABL-L04□-□

•

  Acercarse

  Común NPN

•

  Acercarse

  Común PNP

•

  Acercarse

  ※ Común disponible al conectar 4 modelos de ABL-L01□-□ (tipo de 1 punto)

Indicadores de estado de operación

Los indicadores LED de color azul permiten revisar el estado de operación de cada relé.

•

  Acercarse

  Tipo de 4 puntos

•

  Acercarse

  Tipo de 16 puntos

Métodos de montaje flexibles

La serie ABL es compatible con los métodos de montaje en riel DIN y montaje con tornillo, para su aplicación en diversos ambientes.

•

  Acercarse

  Montaje en riel DIN

•

  Acercarse

  Montaje con tornillo
  Solo para modelos ABL-L04/HC□-□

Reemplazo de relé simple y conveniente

El reemplazo de relé simple y conveniente está disponible sin ninguna otra herramienta, lo que ofrece un ciclo de vida prolongado y un mantenimiento fácil.
Para el tipo de 1 punto (ABL-L01□-□), el reemplazo del relé no está disponible
Los eyectores de dos vías son diferentes según el modelo, verifique los componentes antes de realizar la compra.

•

  Acercarse

  Retire/reemplace fácilmente los relés con la palanca de liberación de relés

•

  Acercarse

  Retire/reemplace fácilmente las repeticiones con un clip eyector bidireccional
