ALF-3D Series - 3D IR Fiber 레이저 마킹기

BEST

ALF-3D Series 3D IR Fiber 레이저 마킹기

iF 2020 IDEA 2020 Asia Design Prize 2020 Gold

3D Fiber 레이저 마킹기 ALF-3D 시리즈는 다이오드 펌프 펄스 Fiber 레이저가 장착되어 있으며 금속, 비금속류에 마킹이 가능합니다. 3D 제어로 경사면, 단차, 곡면 마킹이 가능하며, 긴 수명과 낮은 유지보수 비용의 Fiber 레이저 마킹기로 최상의 마킹 품질을 구현합니다.

주요 특징

  • Optical Fiber를 이용한 신개념 레이저 마킹기
    - 빛의 펌핑부터 레이저 출력까지 전 과정이 화이버 케이블 내부에서 이루어지므로, 빔(광학계)의 정렬 불필요 - 반영구적(10만 시간 이상)인 레이저 다이오드 수명으로 탁월한 내구성 실현
  • 소모품 교체 비용 및 유지 보수 비용 최소화로 높은 경제성 실현
  • 이동 마킹을 통하여 대기시간 없는 고효율 마킹
  • 고성능 Z축 가변렌즈로 헤드 고정상태 고성능 3축 제어 마킹 실현


영업 상담 신청


  • Fiber 레이저

  • 3D 마킹

  • 고출력

  • 3축 자동 제어

  • 이동 마킹

  • 가이드 라인빔

  • 보호구조

렌즈별 마킹 사양

렌즈별 마킹 사양
구분 렌즈사양 마킹범위 마킹거리 초점거리 제어
표준 160mm □100mm 180±25mm ±25mm
옵션 254mm □160mm 300±25mm ±25mm
420mm □300mm 420±25mm ±25mm

마킹거리는 일부 변경될 수 있습니다. 자세한 사양은 문의 바랍니다.

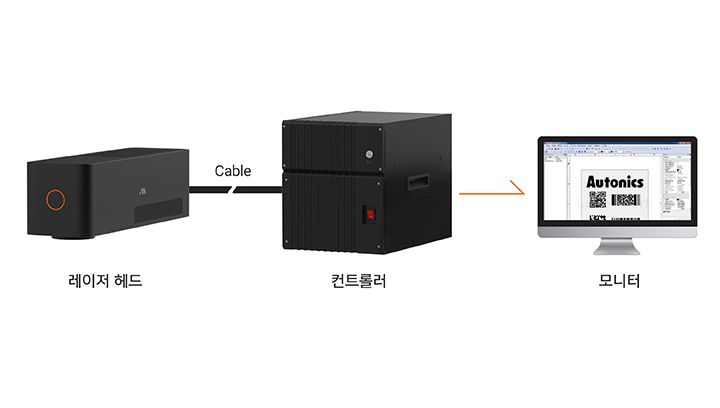

  • 구성도



    확대보기

  • 고출력 및 딥마킹 가능

    고출력이 가능해 짧은 마킹 시간은 물론, 선명하고 또렷한 딥마킹을 실현할 수 있습니다.

    확대보기

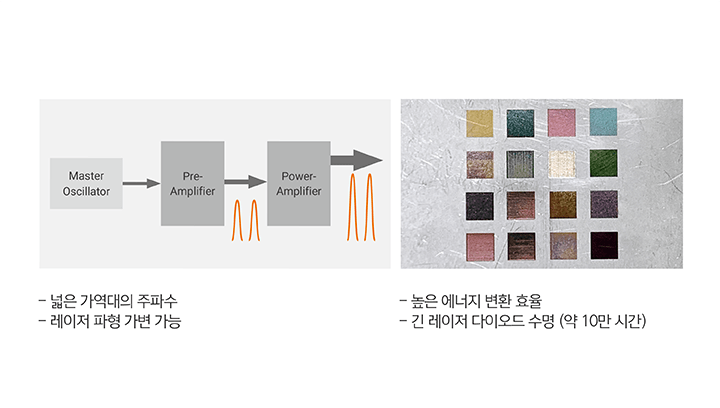

  • MOPA 레이저 사용

    MOPA 레이저로 고출력 레이저빔을 생성해 보다 선명하고 명확한 레이저 마킹을 실현합니다. 또한 채색 응용도 가능해 높은 활용도를 자랑합니다.

    확대보기

  • 3D 제어 실현

    3D 제어는 X, Y축 모듈을 사용한 2차원 가공에 Z축 모듈을 추가하여 3축을 동시에 제어할 수 있는 기술입니다. 이로써 워크 높이에 상관없이 렌즈 초점 지름을 일정하게 유지해 동일한 마킹 선폭을 유지할 수 있습니다.

    확대보기

3축 스테핑 모터 제어로 서로 다른 높이, 위치에서 자동으로 마킹 가능

X, Y, Z의 3축 제어를 통하여 왜곡현상이 없는 고품질 레이저 마킹을 구현합니다. 서로 다른 높이의 단차를 가진 제품 마킹 시, 사용자가 여러번 조작을 해야하는 번거로움 없이 각각의 폰트에 원하는 높이 값을 자동으로 제어함으로써 한번에 마킹 할 수 있습니다.

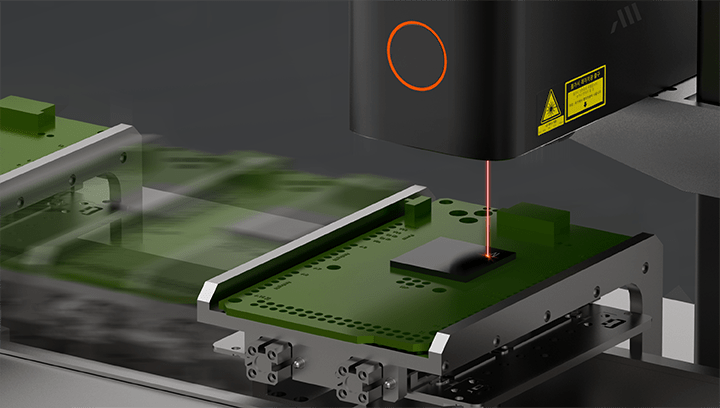

  • 정확하고 효과적인 이동 마킹 MOF (Marking on the Fly)

    움직이는 연속 제조 공정의 컨베이어 벨트를 멈추지 않고 마킹하는 기술입니다. 움직이는 방향, 속도를 엔코더 신호로 측정하여 움직이는 어플리케이션에 정확히 마킹 가능합니다.

    확대보기

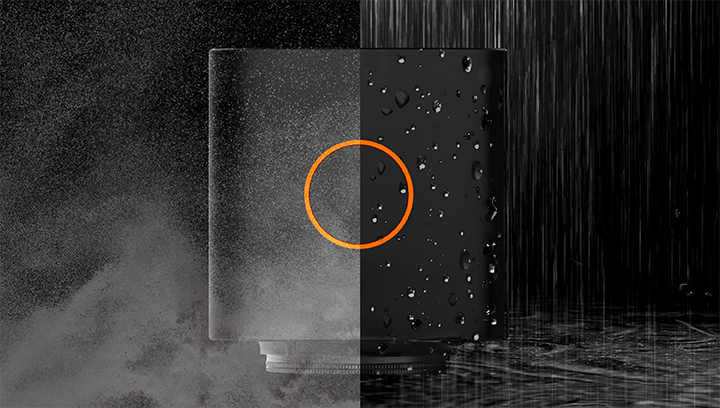

  • IP64 보호구조

    IP64의 보호구조로 물이 튀기거나 분진이 있는 환경에서 사용할 수 있습니다.

    확대보기

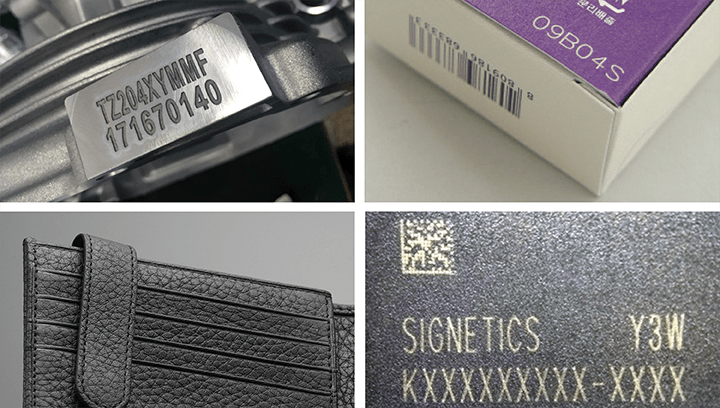

  • 금속 및 비금속, 알루미늄 등 다양한 재질에 경사면, 단차, 곡면 마킹 가능

    적용 재질 : 금속, 직물/가죽, 종이, 플라스틱, PCB 및 전자부품 PKG, 포장지 등

    확대보기

작업의 편의성 실현

캘리브레이션 툴 등의 다양한 기능을 통해 작업의 편의성을 실현합니다.

  • 듀얼 포커스 가이드 빔

    추가적인 하드웨어 구성이나 프로그램 필요 없이 레이저 포인터와 함께 레이저 가이드로 마킹 가능 범위를 제공합니다. 이로써 보다 정확한 마킹을 실현하여 설치 및 유지보수의 편의성을 제공합니다.

    확대보기

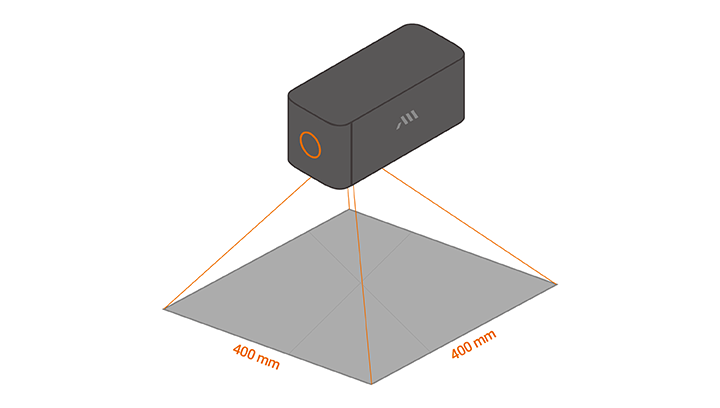

  • 와이드 에어리어

    최대 400×400mm의 에어리어까지 고정밀도 마킹이 가능해 내/외부에서 동일한 선폭 및 품질 마킹이 가능합니다.

    확대보기

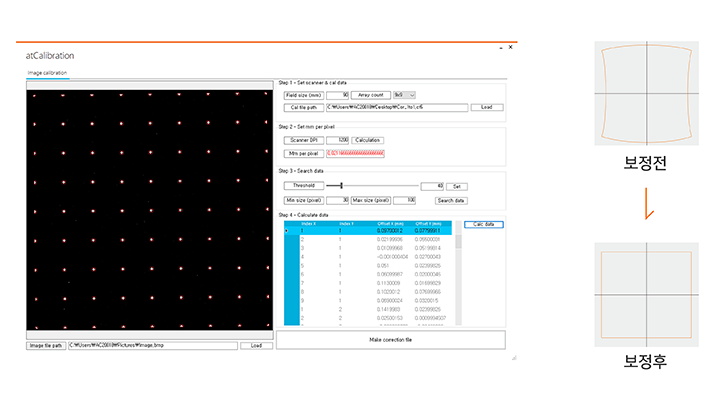

  • 캘리브레이션 툴

    캘리브레이션 툴을 이용해 스캔 헤드와 F-theta 렌즈 간의 위치 및 형상 왜곡 없이 고정도 마킹을 실현합니다.

    확대보기
