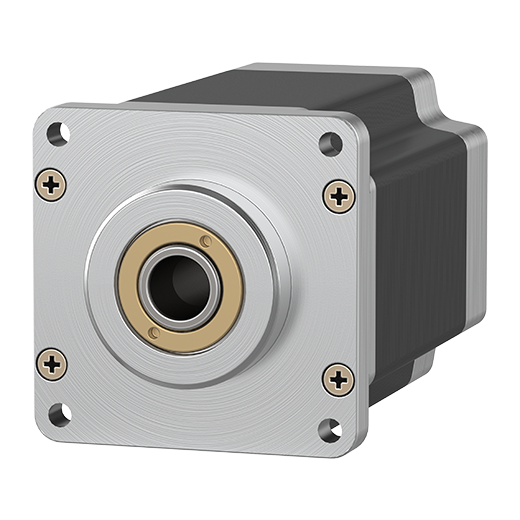

AH4K-S564-S - 5相ステッピングモータ(中空軸型)

データシート プリントアウト

データシート

基本ステップ角[フル/ハーフ]	0.72º/0.36º
最大停止トルク	4.2kgf.cm
ロータ慣性モーメント	175g·cm²
巻線抵抗	2.6Ω
定格電流	0.75A/Phase
モータ長さ	48.5mm
軸形式	片軸
結線方式	スタンダード
保護構造	IP30
EIectro-Magnetic ブレーキ仕様_定格励磁電圧	24VDC±10%(無極性)
EIectro-Magnetic ブレーキ仕様_定格励磁電流	0.33A
EIectro-Magnetic ブレーキ仕様_定格停止力	8kgf.cm
EIectro-Magnetic ブレーキ仕様_回転部慣性	29×10-7kgf.cm²
EIectro-Magnetic ブレーキ仕様_B typeブレーキ	電源印加時にブレーキ力の解止、電源遮断時にブレーキ力の発生
EIectro-Magnetic ブレーキ仕様_動作時間	25ms以下
EIectro-Magnetic ブレーキ仕様_解除時間	20ms以下
重量	約0.87kg(約0.6kg)

※スタンダード結線方式はオンデマンドです(但し、24角, A4K-G564(W)と A8K-G566(W)は除く)。
※モータ長さは軸長さを除いた寸法です。
※最大停止トルク/最大許容トルクとは、モータに定格電流を流した場合、停止時の保持トルクのことであり、モータ性能を比較する基準として使われます。
※重量は梱包込み基準であり、括弧内は本体の重量です。
※耐環境性の使用条件は、氷結または結露していない状態です。
