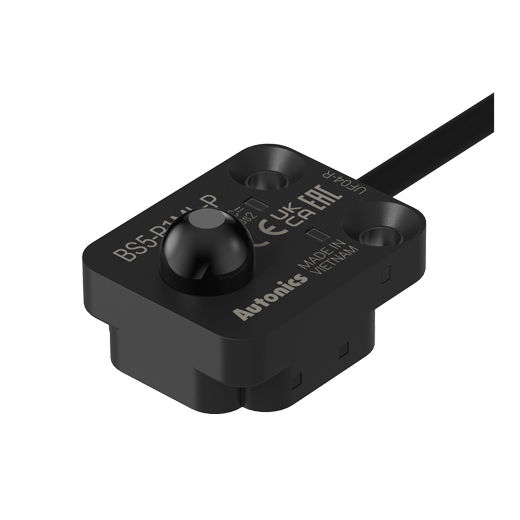

BS5-P1ML-P - 押しボタン型フォトマイクロセンサ

データシート プリントアウト

データシート

動作方式	押しボダン型
ボタン動作仕様_停止位置	5.0±0.4mm
ボタン動作仕様_出力切り替え位置	4.0±0.5mm
ボタン動作仕様_動作限度位置	0mm以下
光源	赤外LED(940nm)
電源電圧	12-24VDC ±10%(リップルP-P: 10%以下)
消費電流	35mA以下
動作荷重	3N以下(0.3kgf以下)
動作モード	ライトオン(ボタンを押さない時にオン)
制御出力	PNPオープンコレクタ
接続ケーブル仕様	配線引出型(φ3、1m)
耐環境性_使用周囲照度	蛍光灯: 1,000lx以下(受光面照度)
耐環境性_使用周囲温度	-20~55℃、保存時: -25~70℃
保護構造	IP40
耐環境性_使用周囲湿度	35~85%RH、保存時: 35~85%RH
外部入力_応答時間	1ms以下
材質	ケース: PC+G、ボタン: POM、スリーブ: SUS304
重量	約50g(約30g)

※動作方式はボタンを押して光軸を指す方式で、ボタン動作により検出有無を判断します。
※停止位置: ボタンに力を加えていない状態の位置、出力切替位置: ボタンを押して出力が切り替えられる位置、動作限度位置: ボタンを完全に押した場合の位置

※動作荷重: ボタンを停止位置から出力切替位置まで押すのに必要な力
※投光停止機能及び安定動作確認機能を使用する時の外部入力です。
※重量は梱包込み基準であり、括弧内は本体の重量です。
※耐環境性項目の温/湿度使用条件は、氷結または結露していない状態です。
