BW20-44 - 汎用エリアセンサ

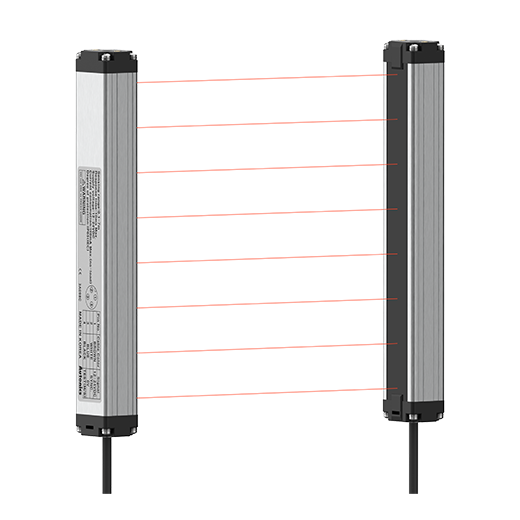

* イメージは実物と異なる場合がある
BW20-44
- 検出方式 : 透過型(ダイレクトビーム)
- 検出距離 : 0.1~7m
- 光源 : 赤外LED(850nm変調式)
- 光軸ピッチ : 20mm
- 光軸数 : 44
- 電源電圧 : 12-24VDC@(=) ±10%(リップルP-P: 10%以下)
- 制御出力 : NPNオープンコレクタ
- 動作モード : ライトオン
データシート プリントアウト
| 検出方式 | 透過型(ダイレクトビーム) |
|---|---|
| 検出距離 | 0.1~7m |
| 光源 | 赤外LED(850nm変調式) |
| 光軸ピッチ | 20mm |
| 光軸数 | 44 |
| 検出幅/全長 | 860/880mm |
| 電源電圧 | 12-24VDC@(=) ±10%(リップルP-P: 10%以下) |
| 制御出力 | NPNオープンコレクタ |
| 動作モード | ライトオン |
| 耐環境性_使用周囲照度 | 周辺光: 10,000lx以下(受光面照度) |
| 耐環境性_使用周囲温度 | -10~55℃、保存時: -20~60℃ |
| 接続ケーブル仕様 | 配線引出コネクタ型(φ5、300mm、M12) |
| 保護構造 | IP65 |
| 耐環境性_使用周囲湿度 | 35~85%RH、保存時: 35~85%RH |
| 最小検出物体 | φ30 mm以上の不透明体 |
| 応答時間 | 10ms以下 |
| 材質 | • ケース: アルミニウム • 前面カバー、検出面: アクリル |
| ケーブル規格 | φ5mm、4芯、300mm、M12コネクタ |
| 付属品 | ブラケットA: 4個、ブラケットB: 4個、固定用ボルト: 8個 |
| 重量 | BW20-48: 約2.1kg(約1.4kg) |
※重量は梱包込み基準であり、括弧内は本体の重量です。 ※耐環境性項目の温/湿度使用条件は、氷結または結露していない状態です。
